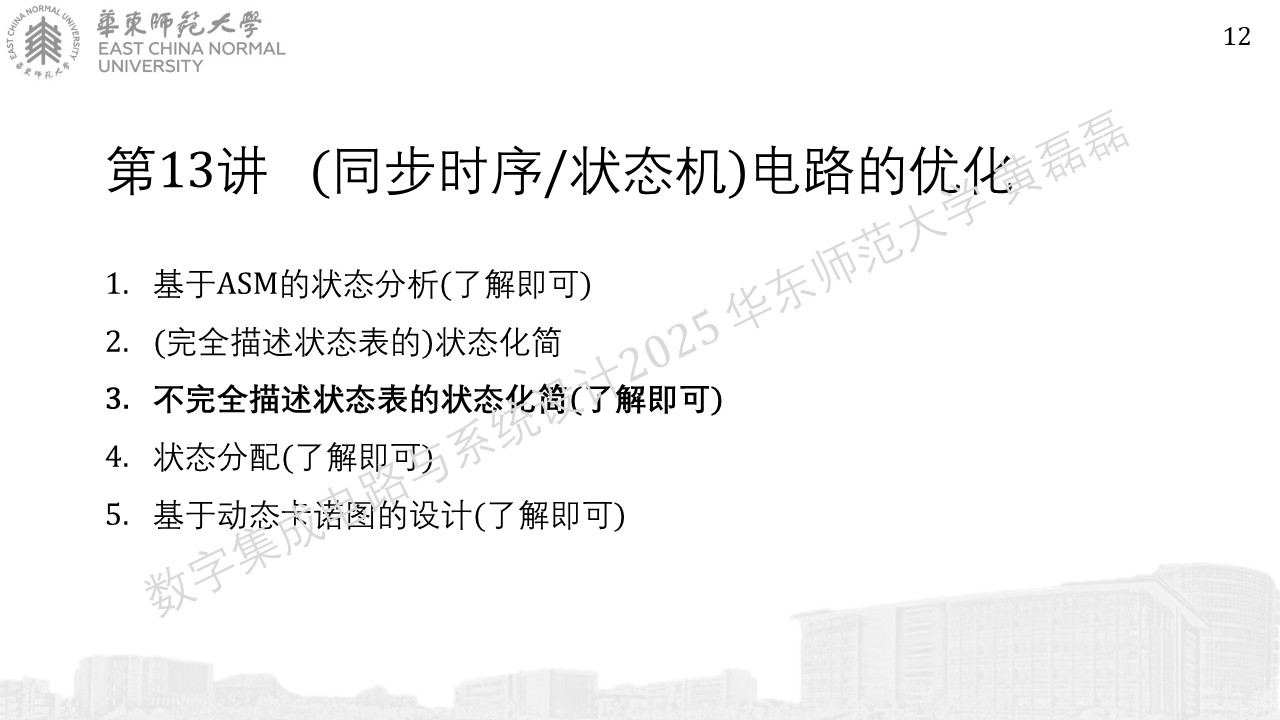

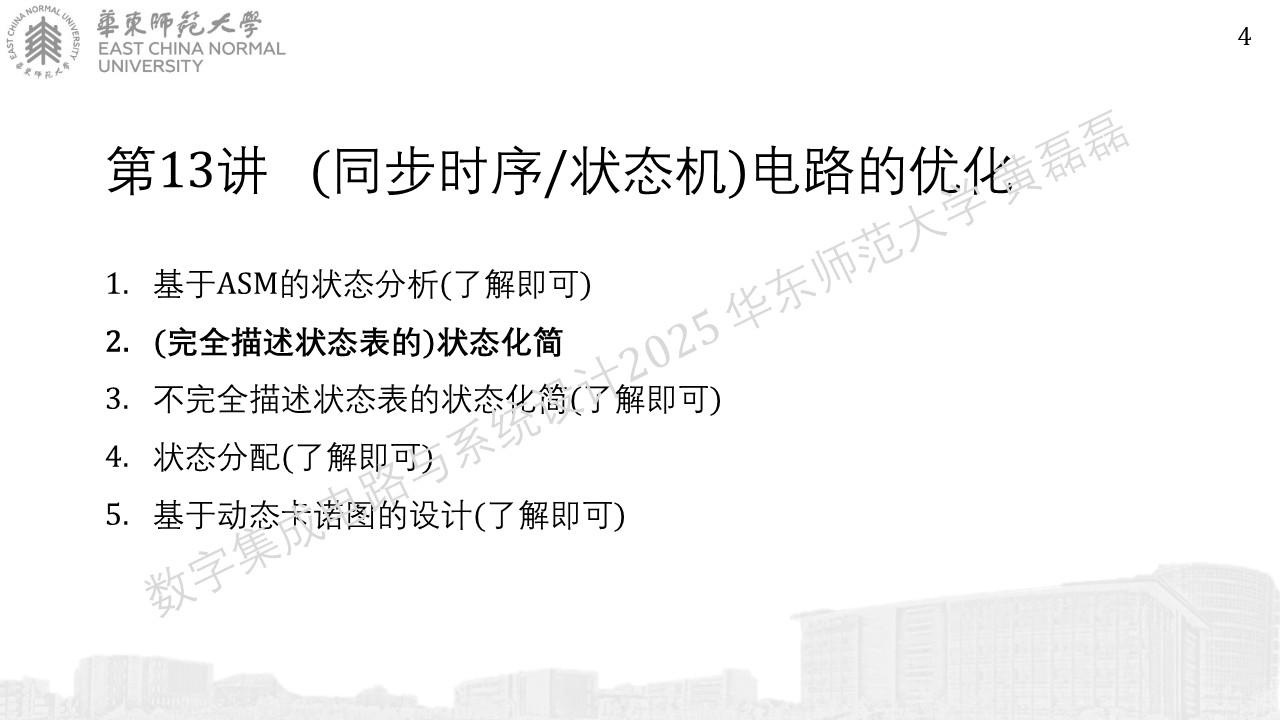

第14讲 - 同步时序(状态机) - 电路的优化

../_images/%E5%B9%BB%E7%81%AF%E7%89%87130.JPG

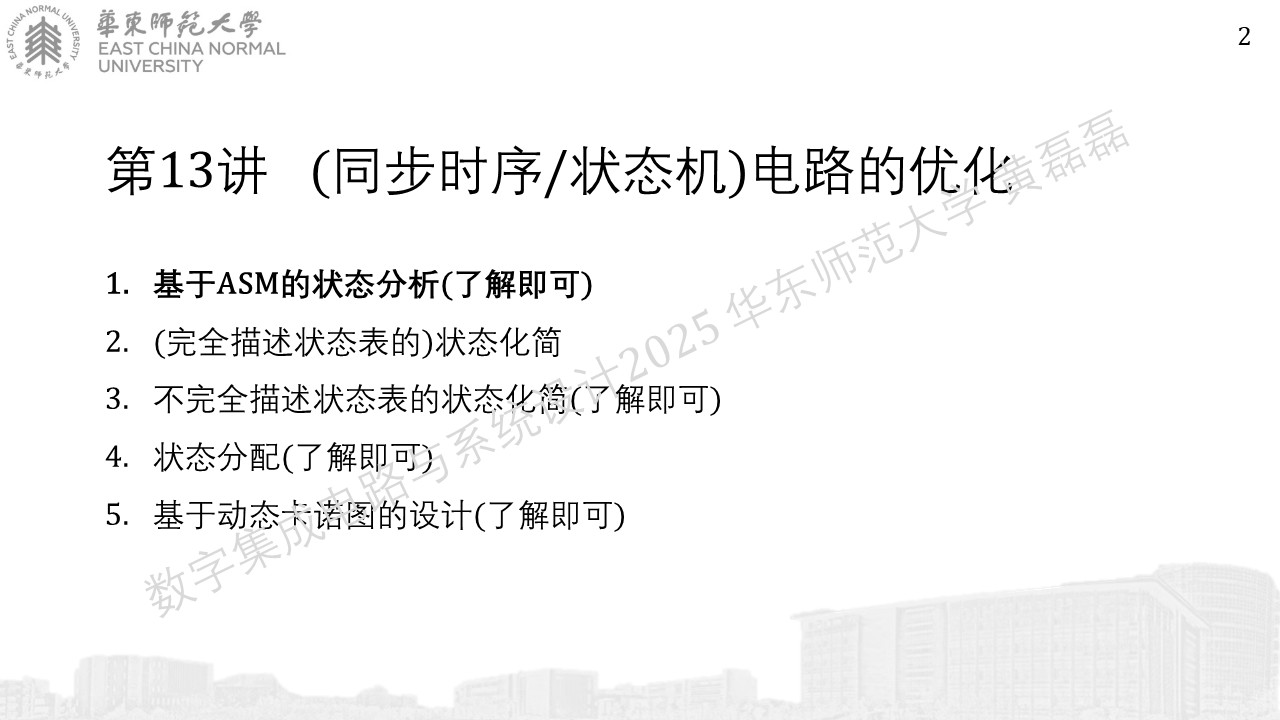

基于ASM的状态分析

../_images/%E5%B9%BB%E7%81%AF%E7%89%87218.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%87310.JPG

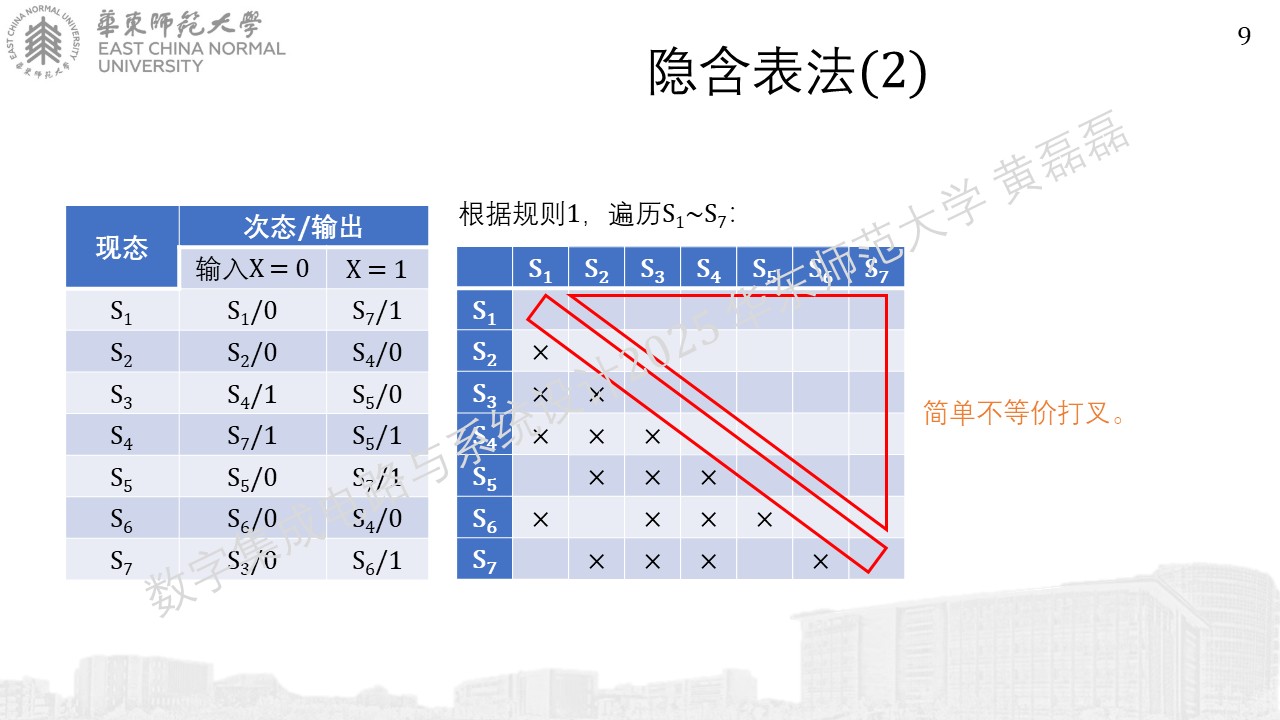

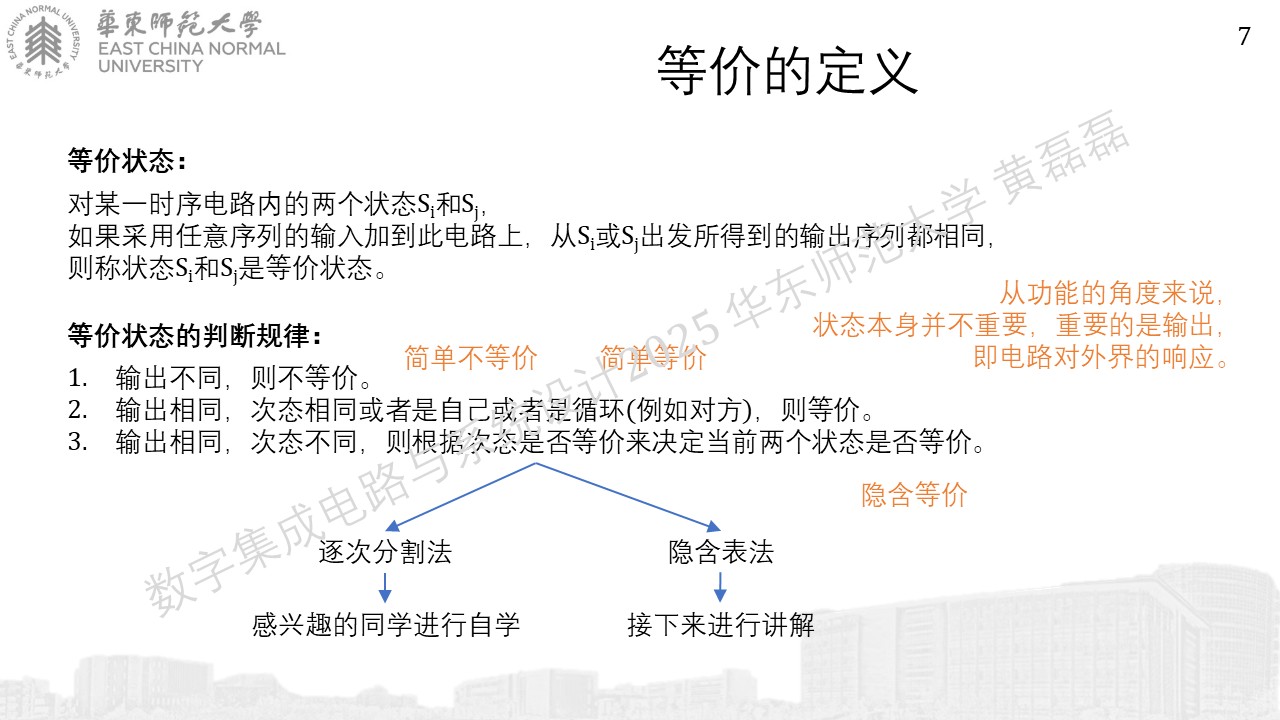

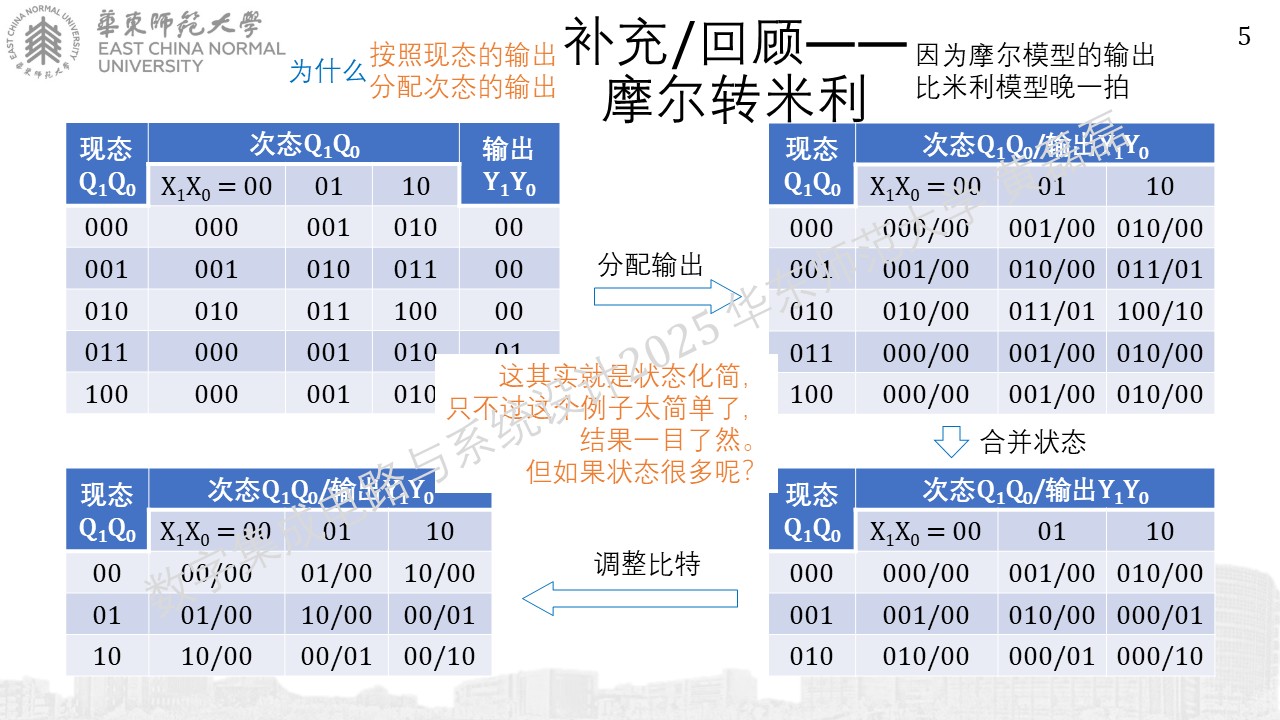

(完全描述状态表的)状态化简

../_images/%E5%B9%BB%E7%81%AF%E7%89%8749.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%8759.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%8769.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%8779.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%8789.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%8799.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%87109.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%871113.JPG

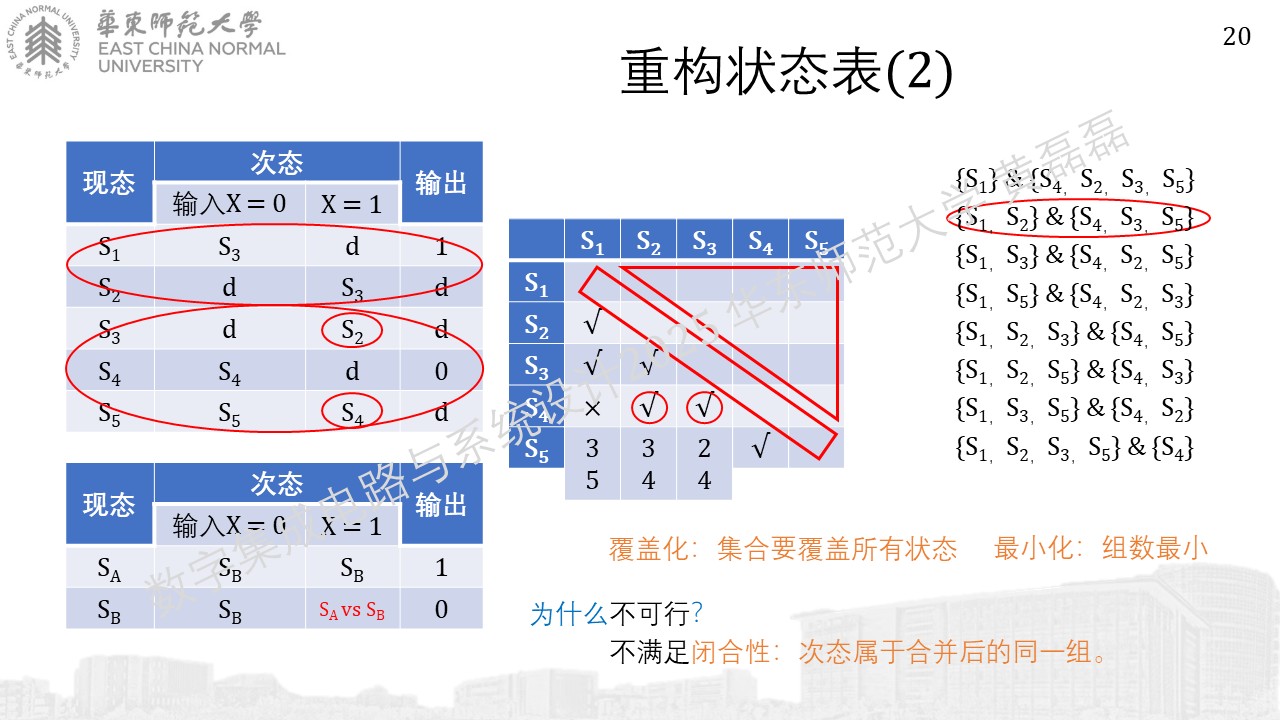

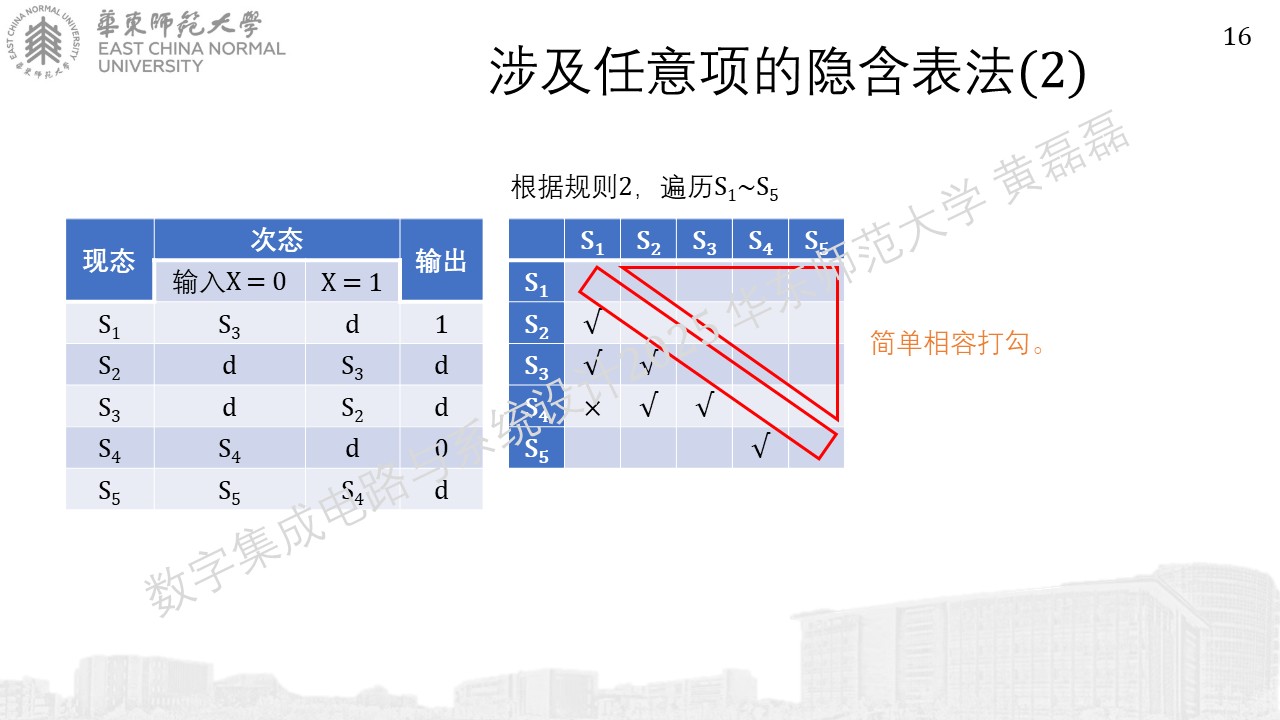

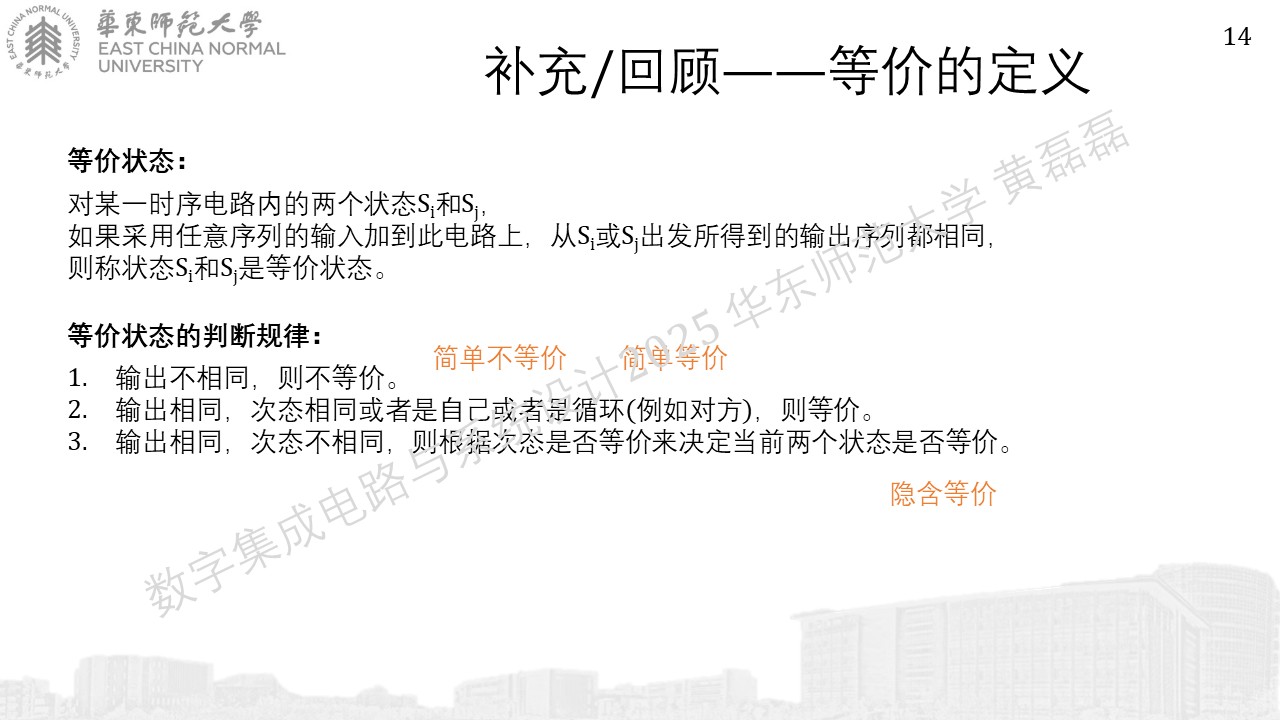

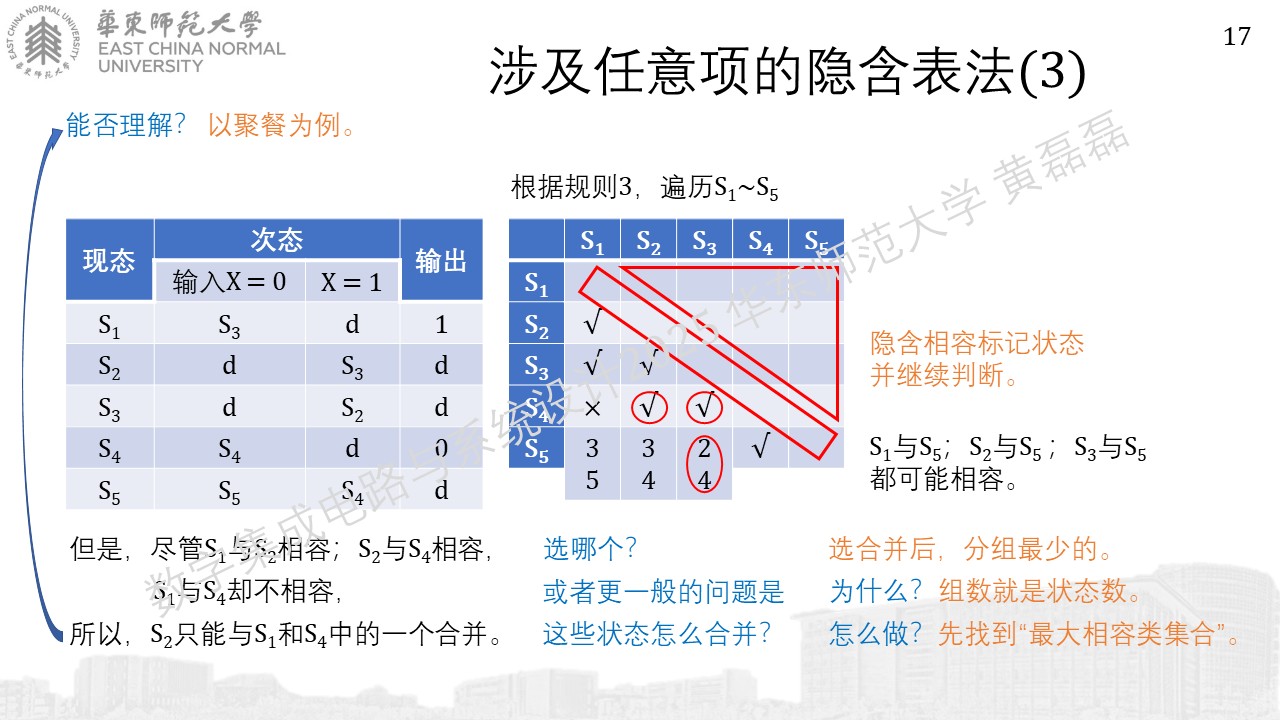

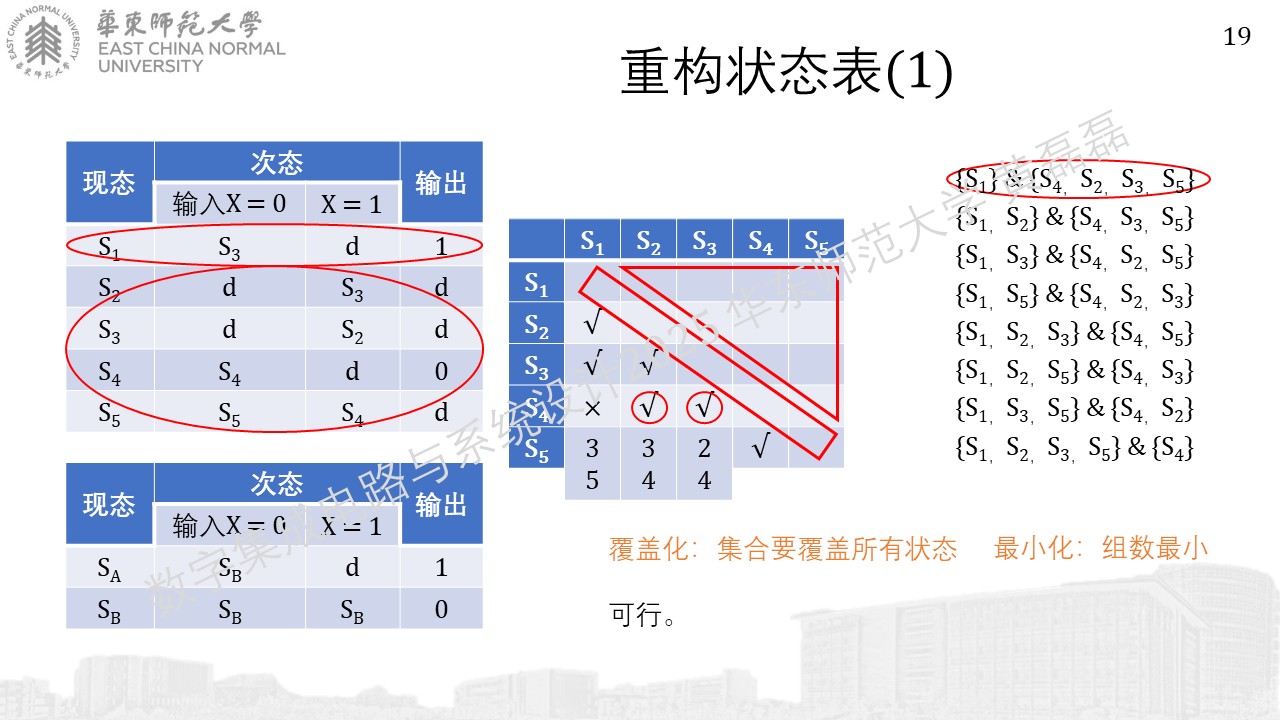

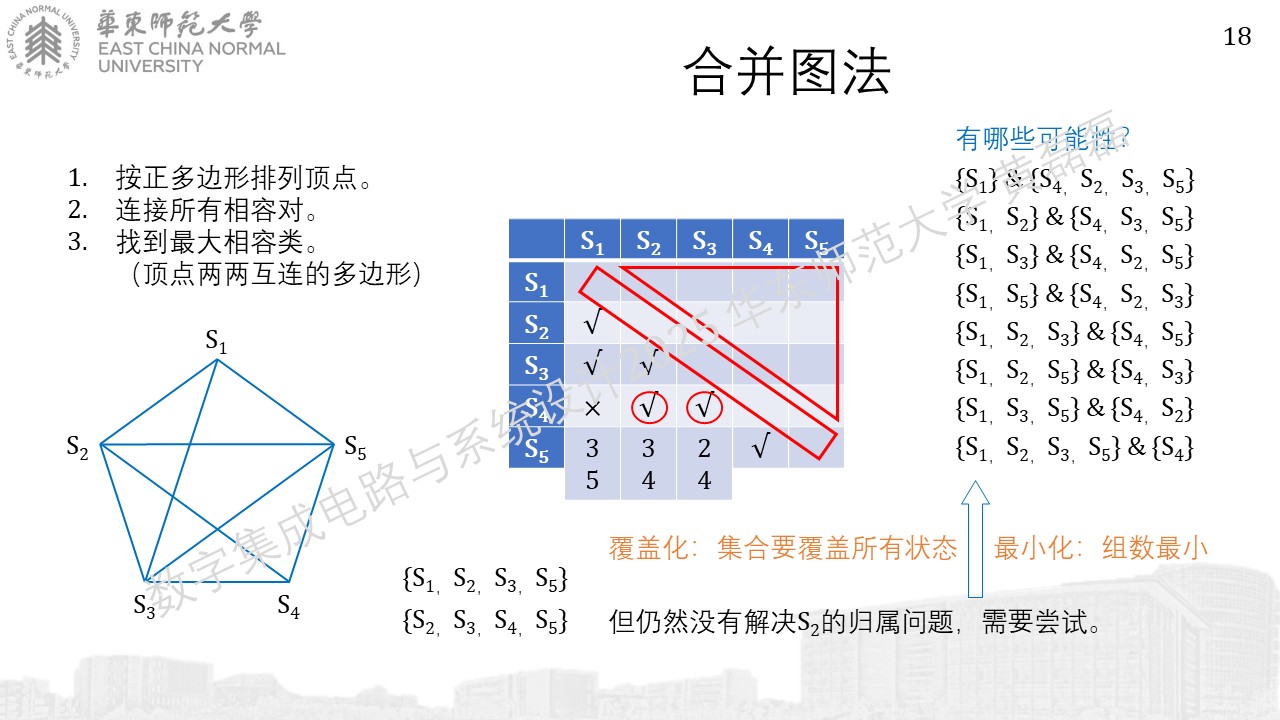

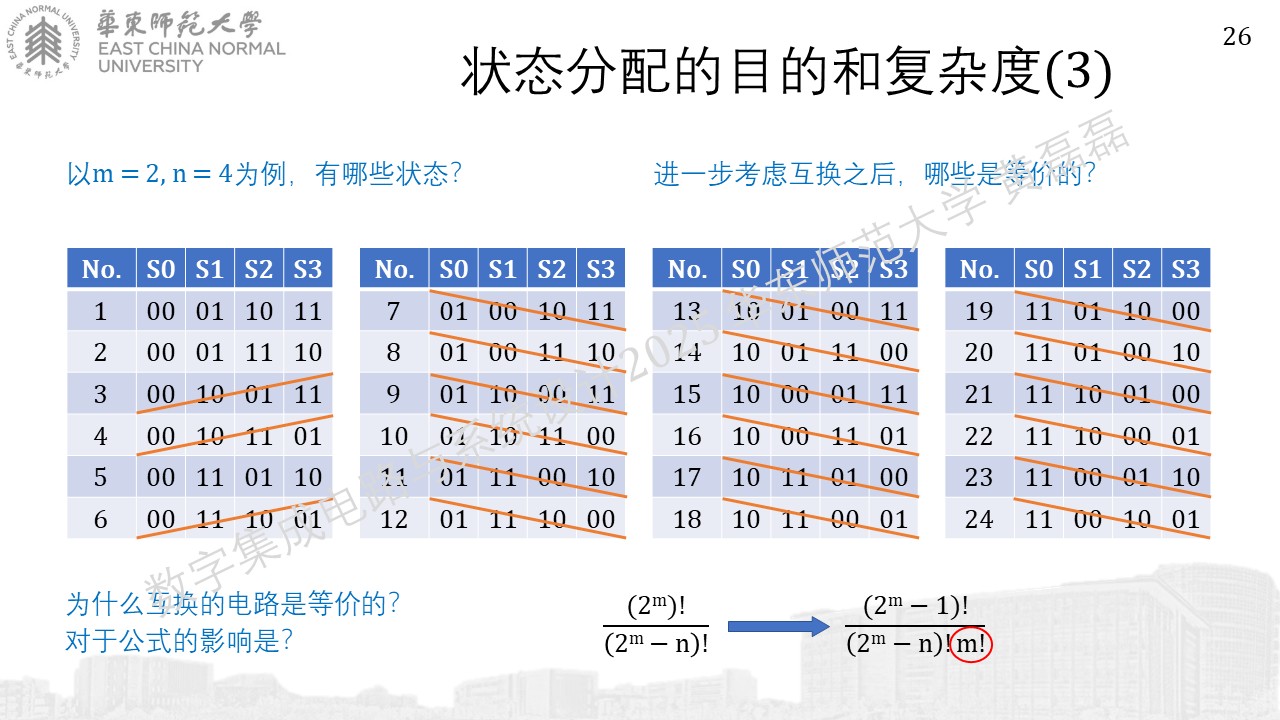

不完全描述状态表的状态化简

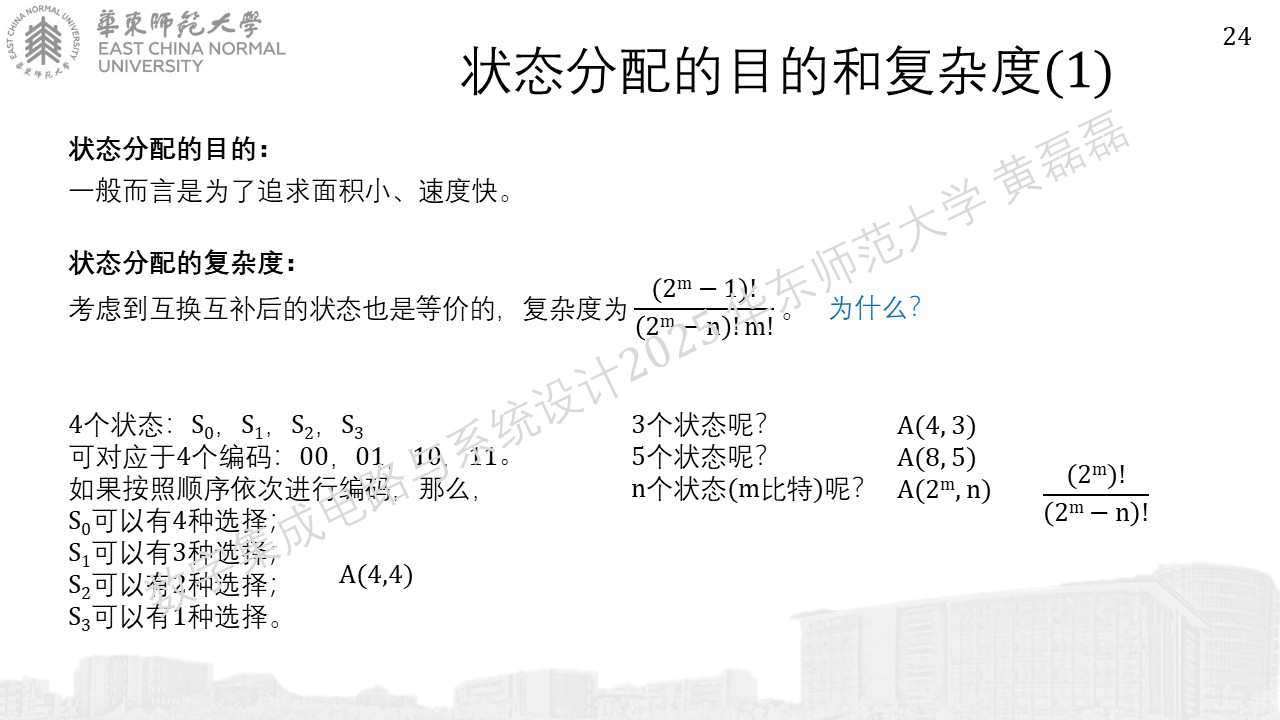

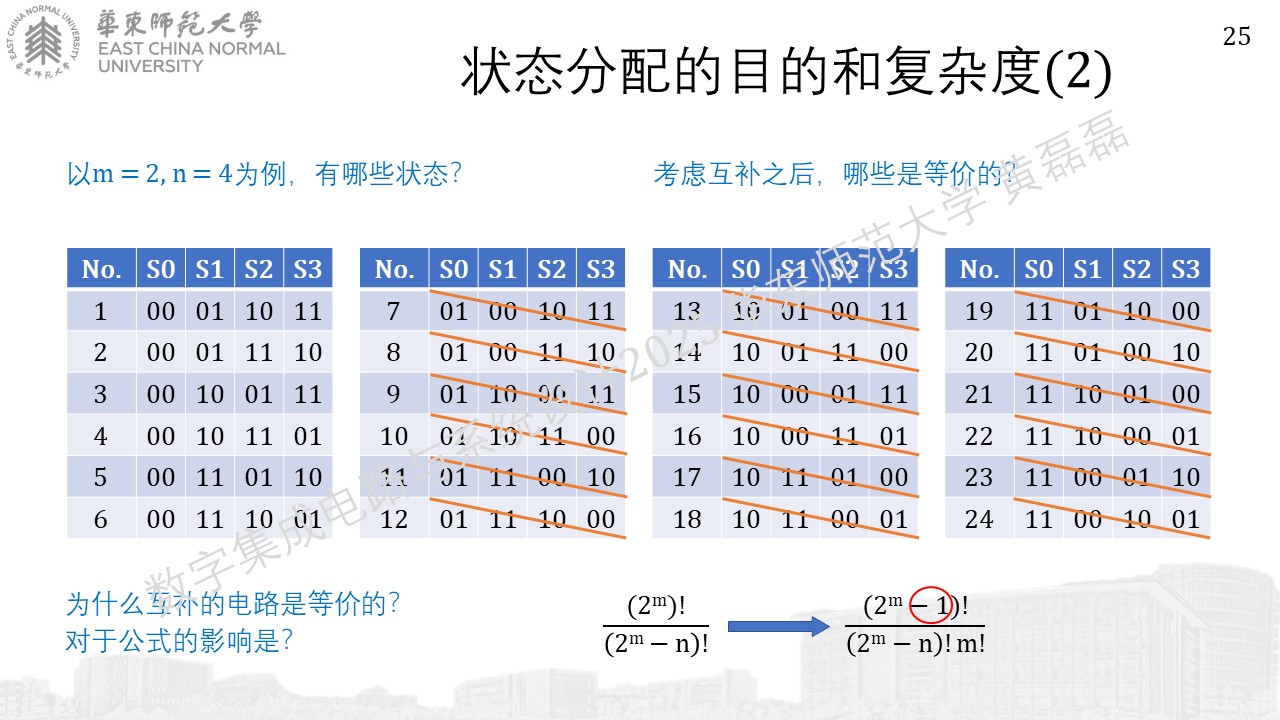

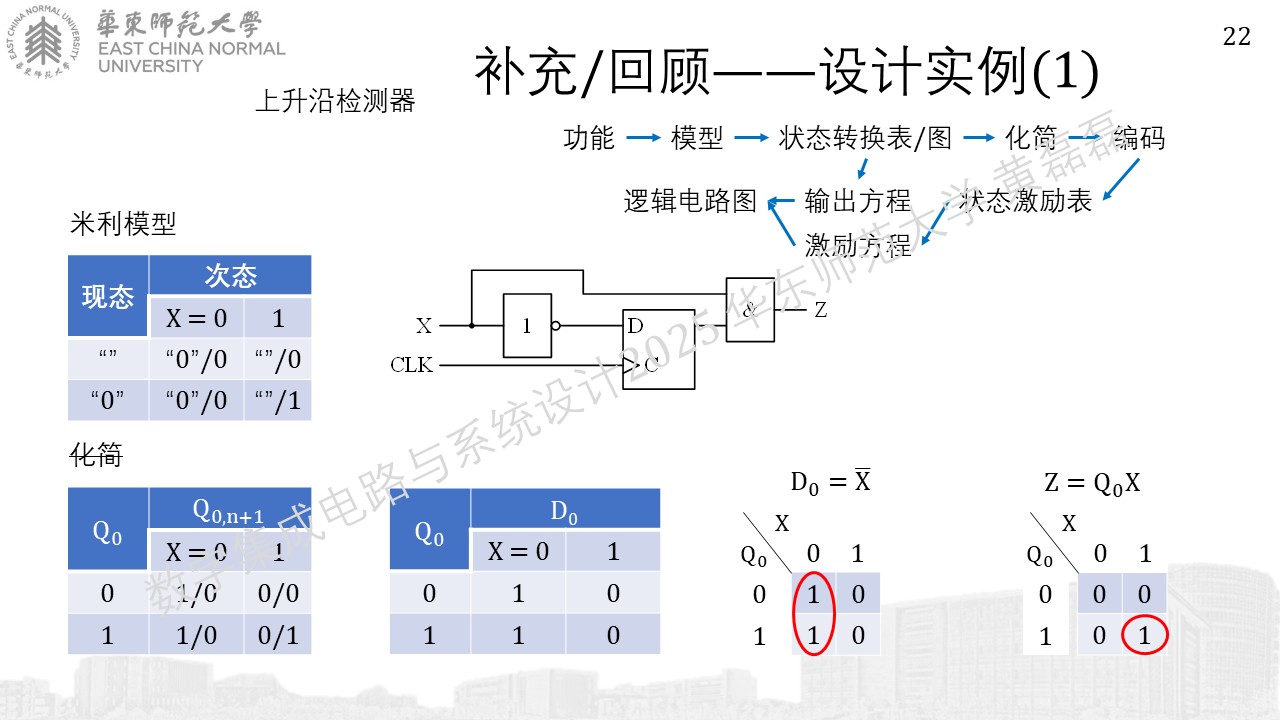

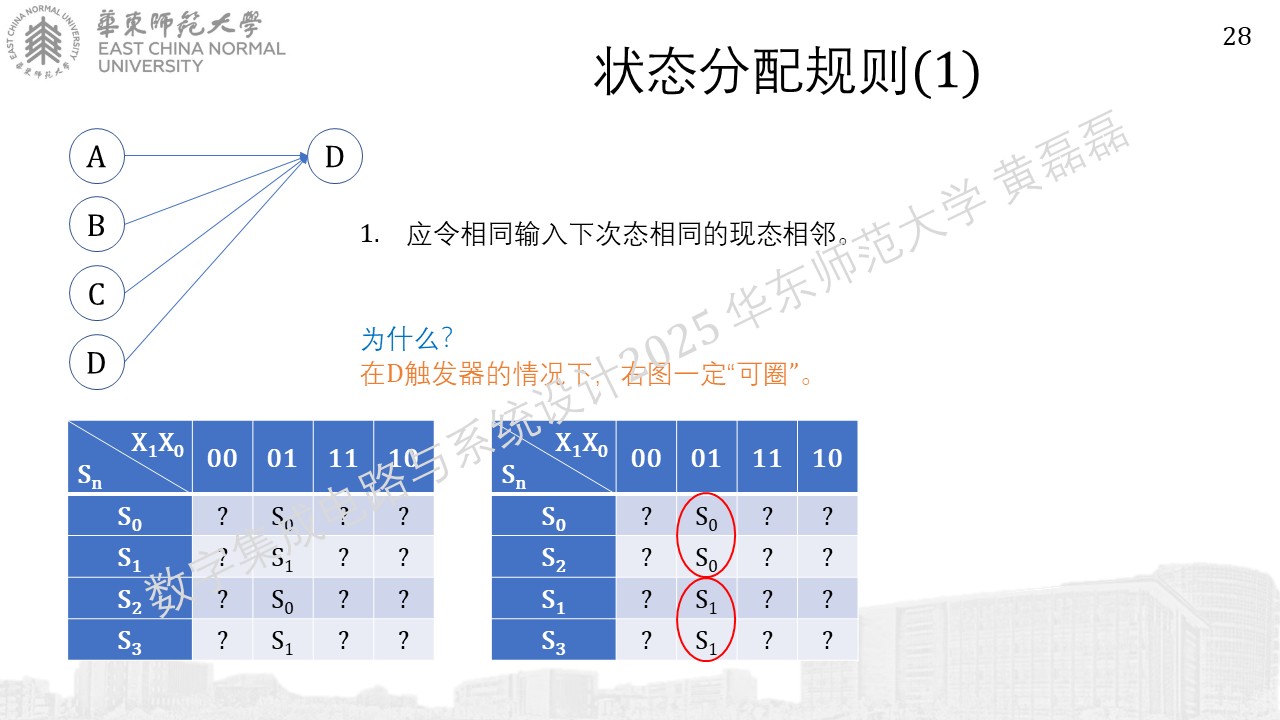

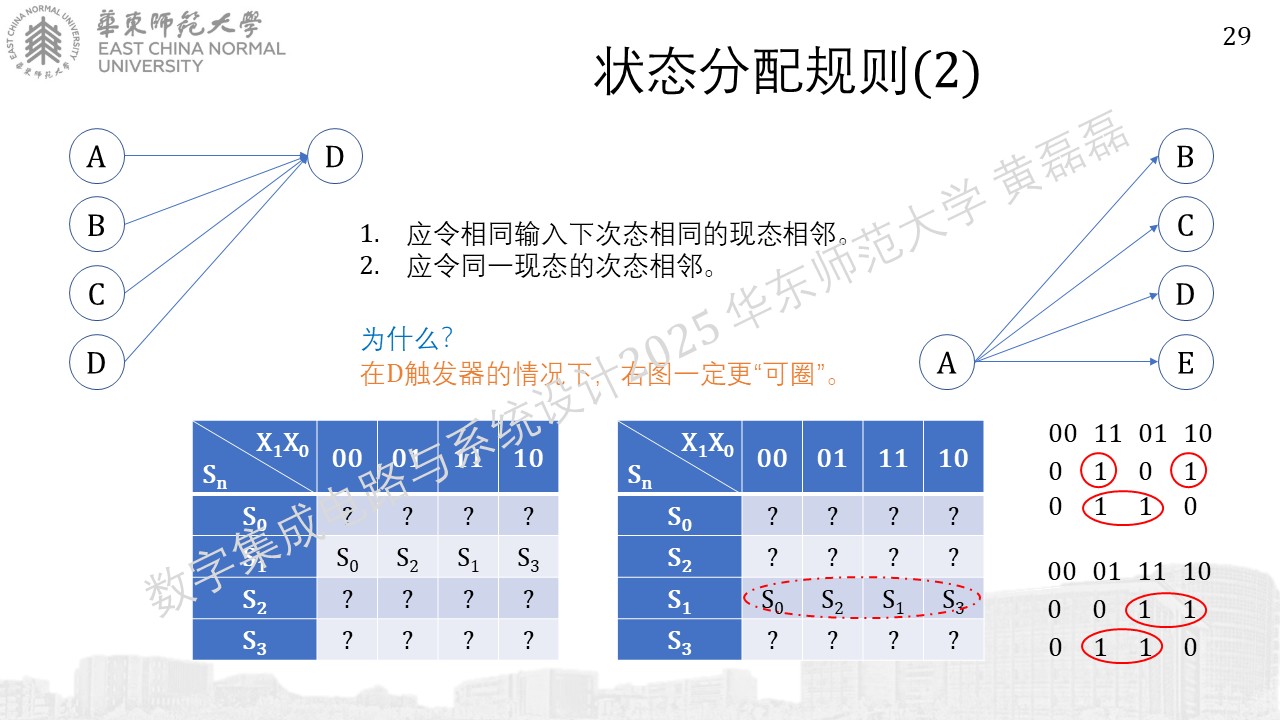

../_images/%E5%B9%BB%E7%81%AF%E7%89%871211.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%87139.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%87149.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%87159.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%87169.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%87179.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%87188.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%87197.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%87206.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%87219.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%87225.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%87234.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%87244.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%87254.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%87264.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%87273.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%87282.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%87292.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%87302.JPG

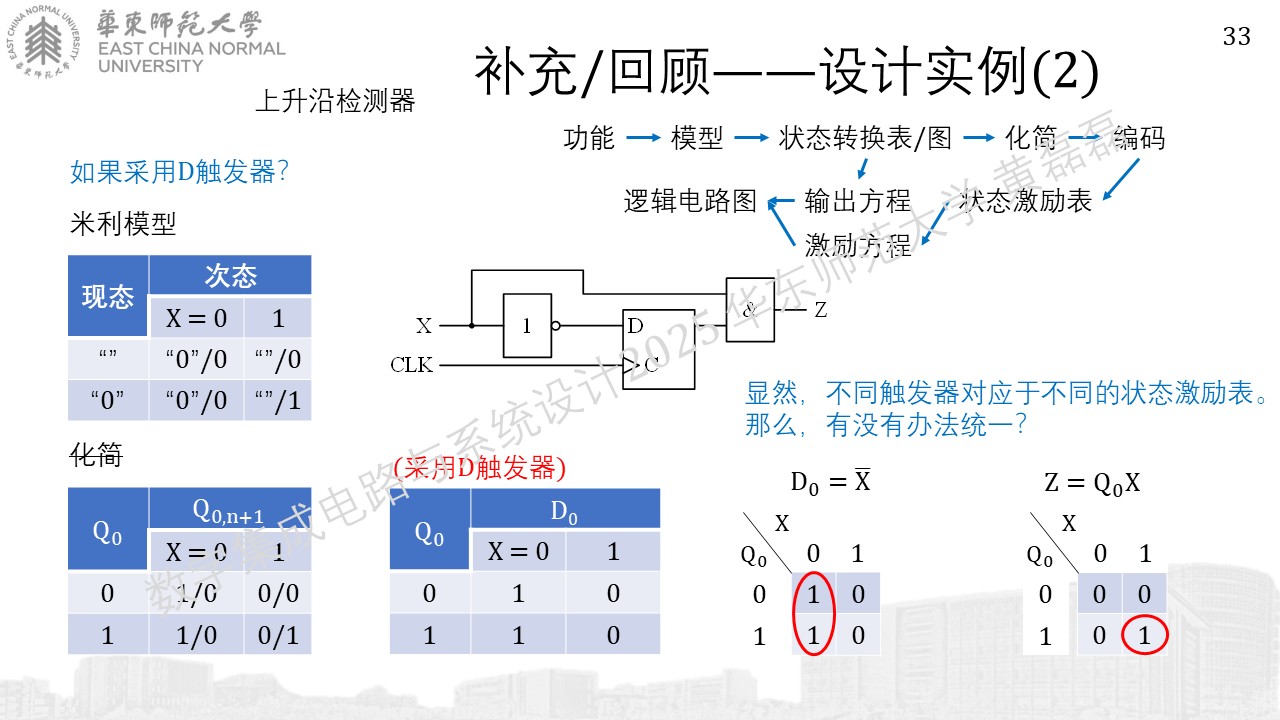

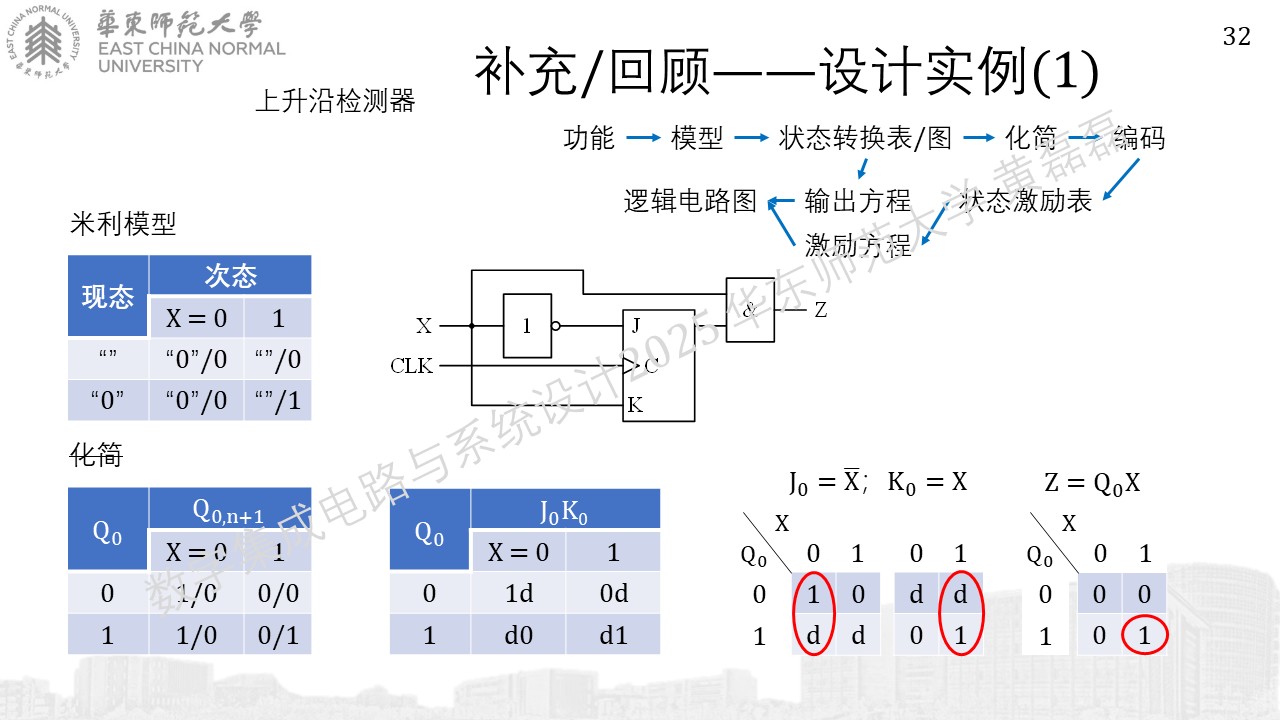

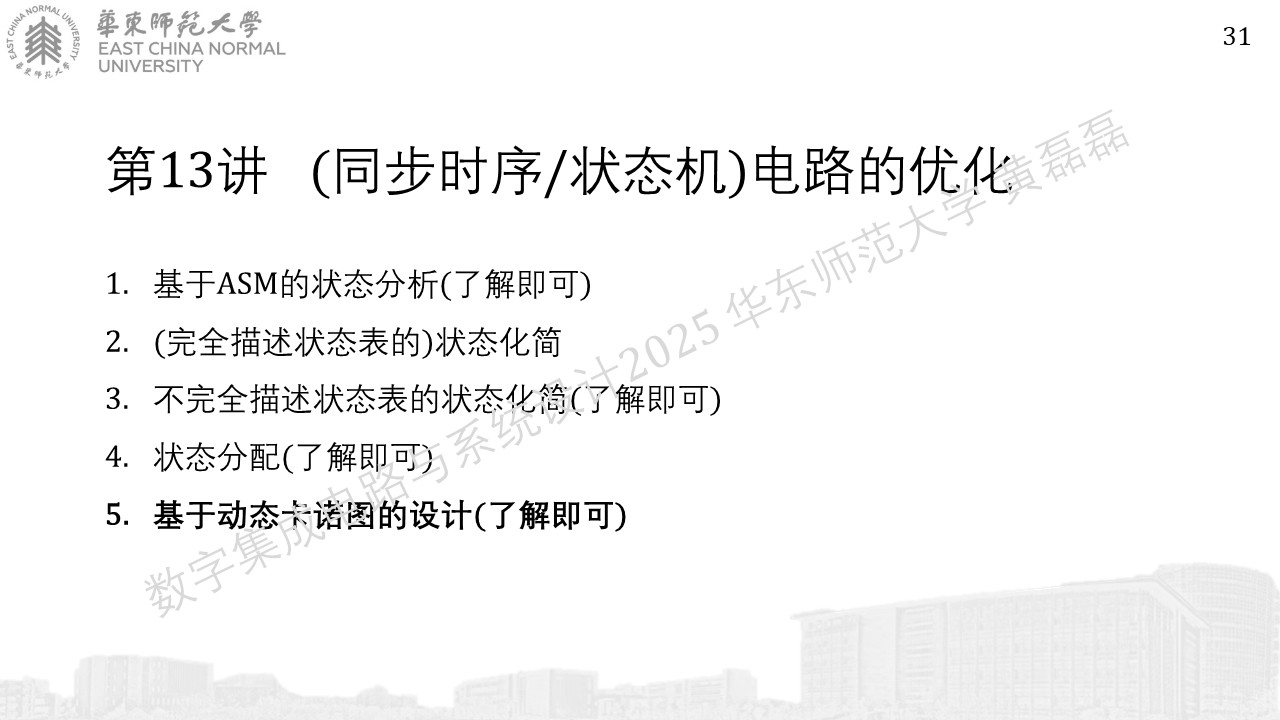

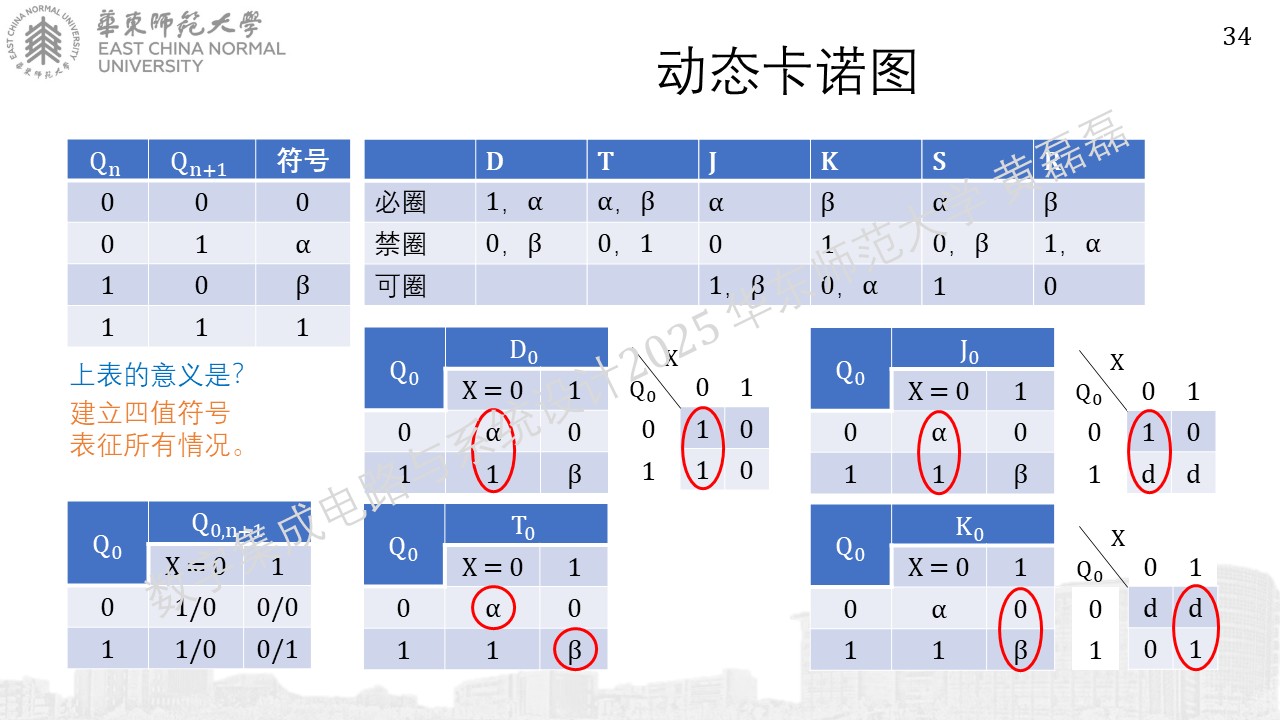

基于动态卡诺图的设计

../_images/%E5%B9%BB%E7%81%AF%E7%89%87312.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%87322.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%87332.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%87342.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%87352.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%87362.JPG
