第11讲 - 同步时序(状态机) - 电路的描述

../_images/%E5%B9%BB%E7%81%AF%E7%89%87120.JPG

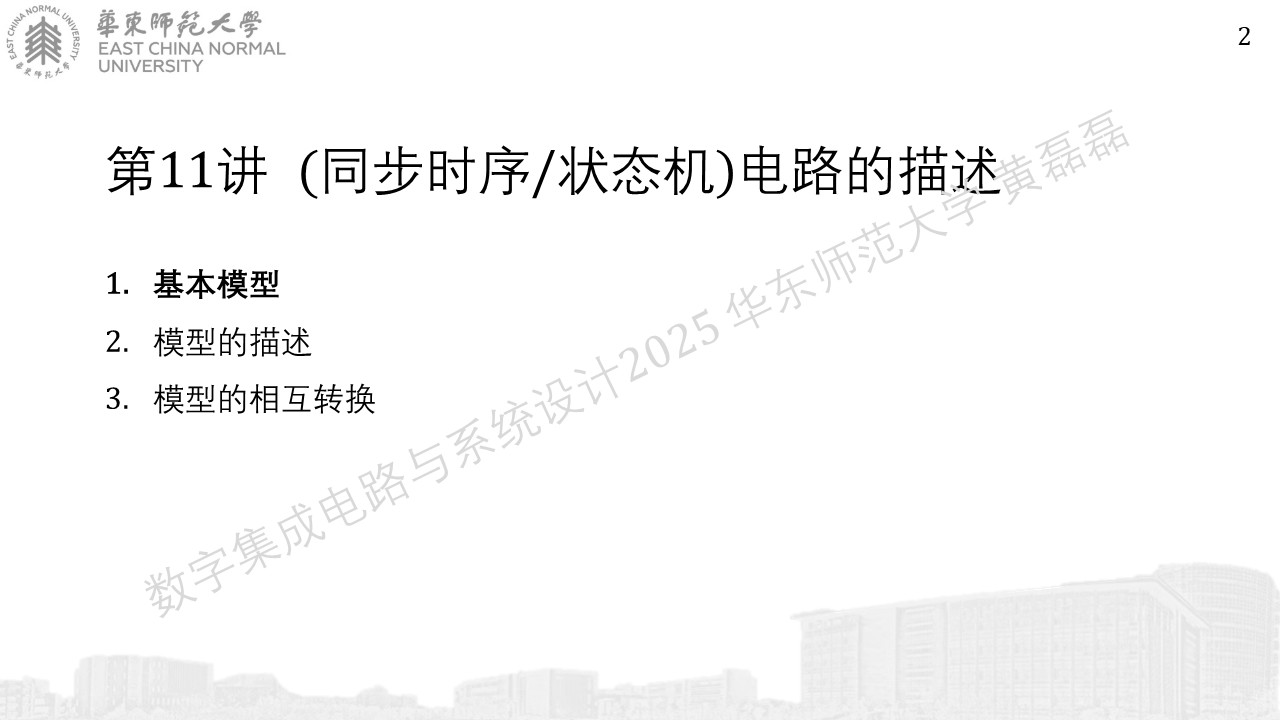

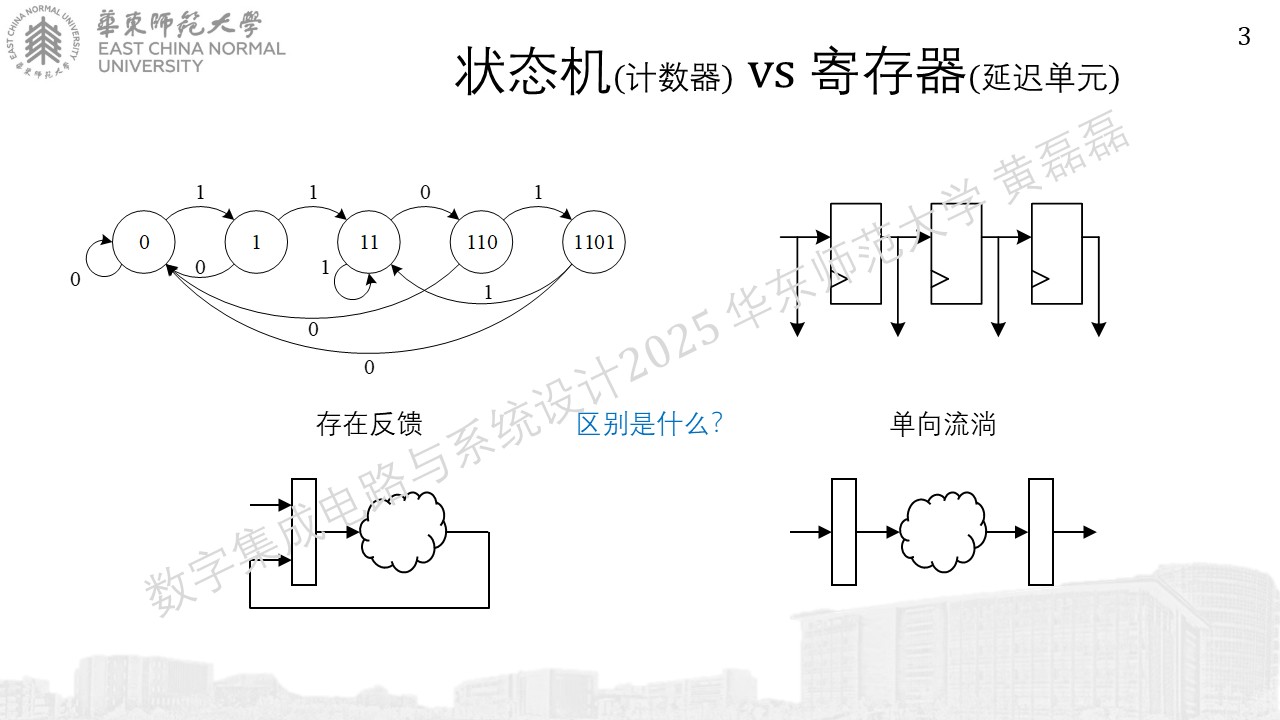

基本模型

../_images/%E5%B9%BB%E7%81%AF%E7%89%87210.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%8736.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%8746.JPG

模型的描述

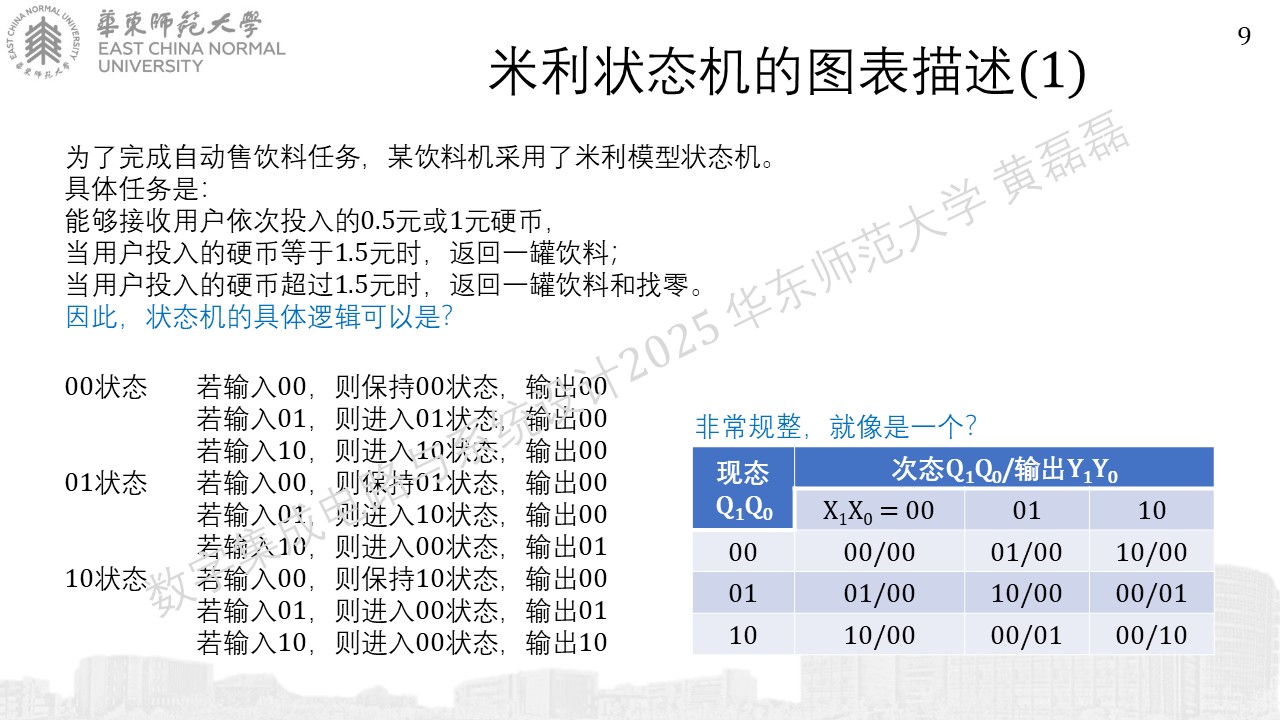

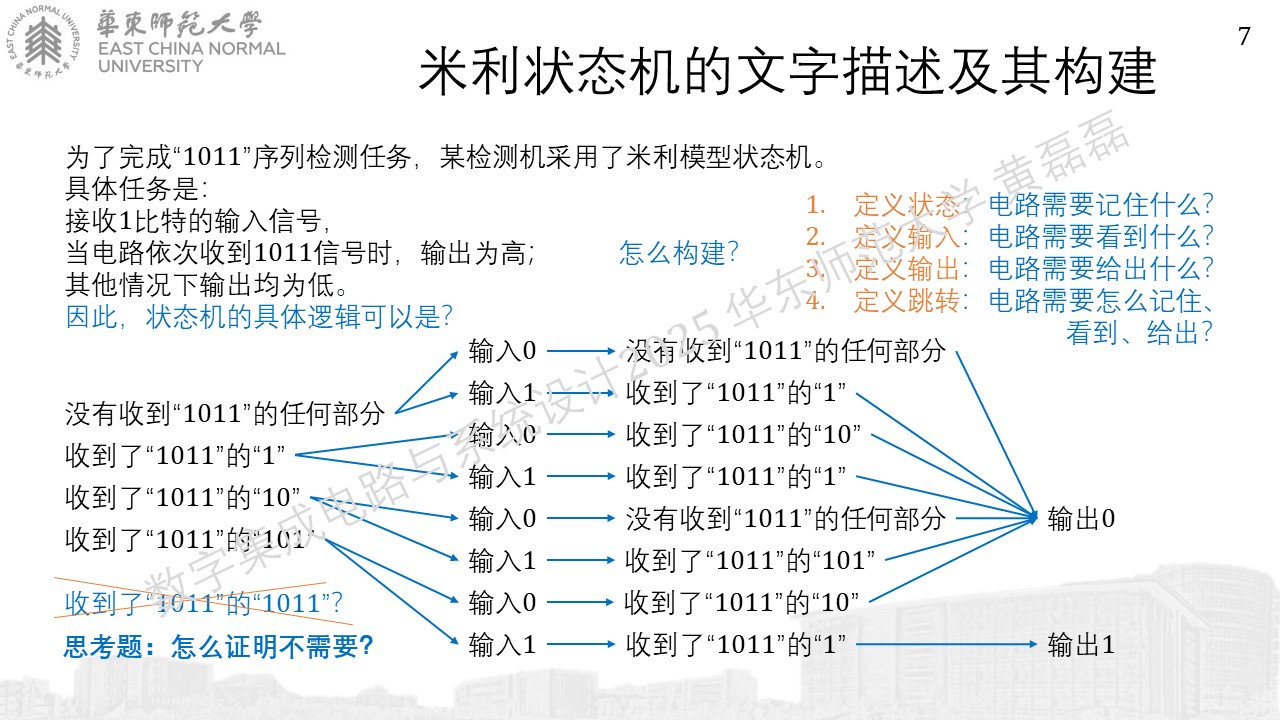

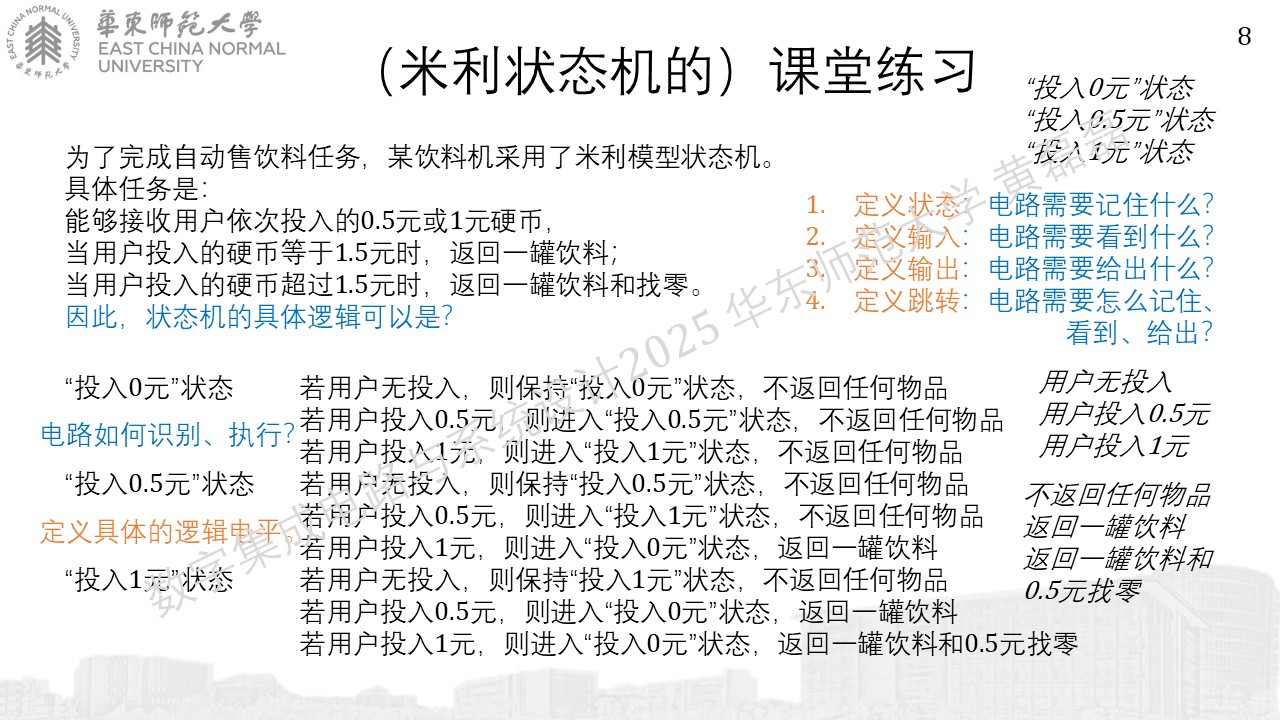

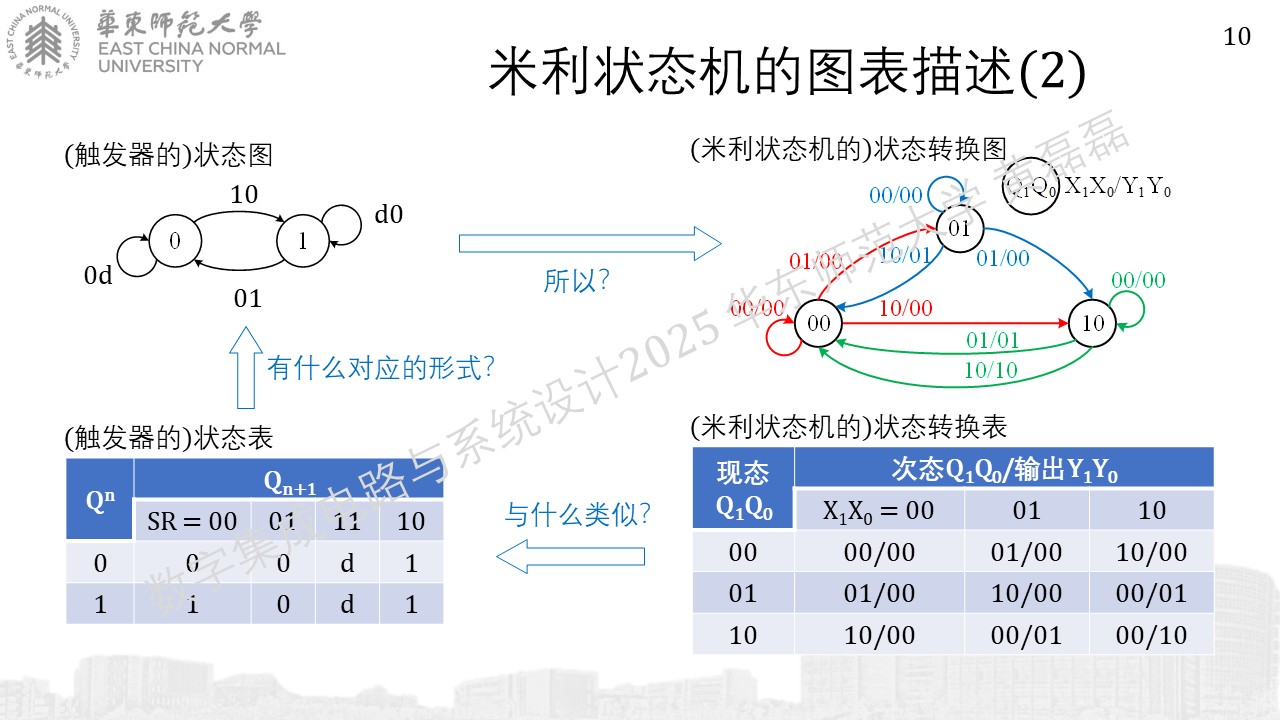

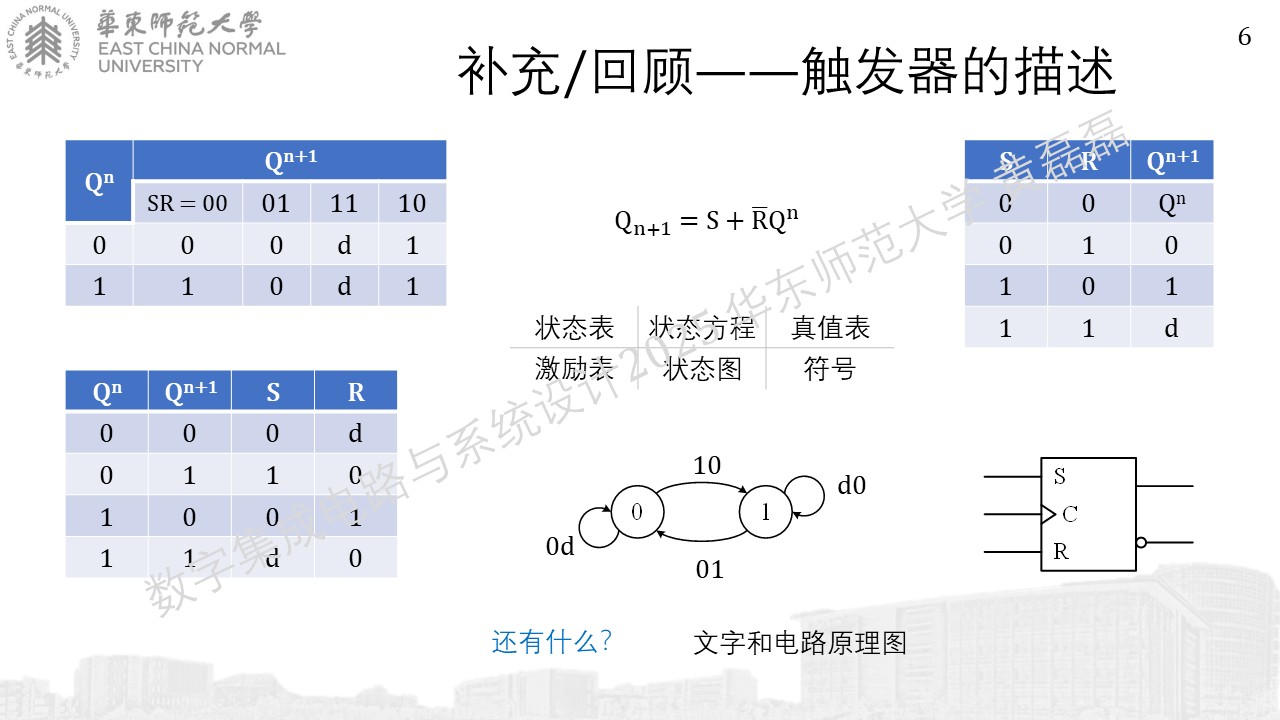

米利状态机

../_images/%E5%B9%BB%E7%81%AF%E7%89%8756.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%8766.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%8776.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%8786.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%8796.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%87106.JPG

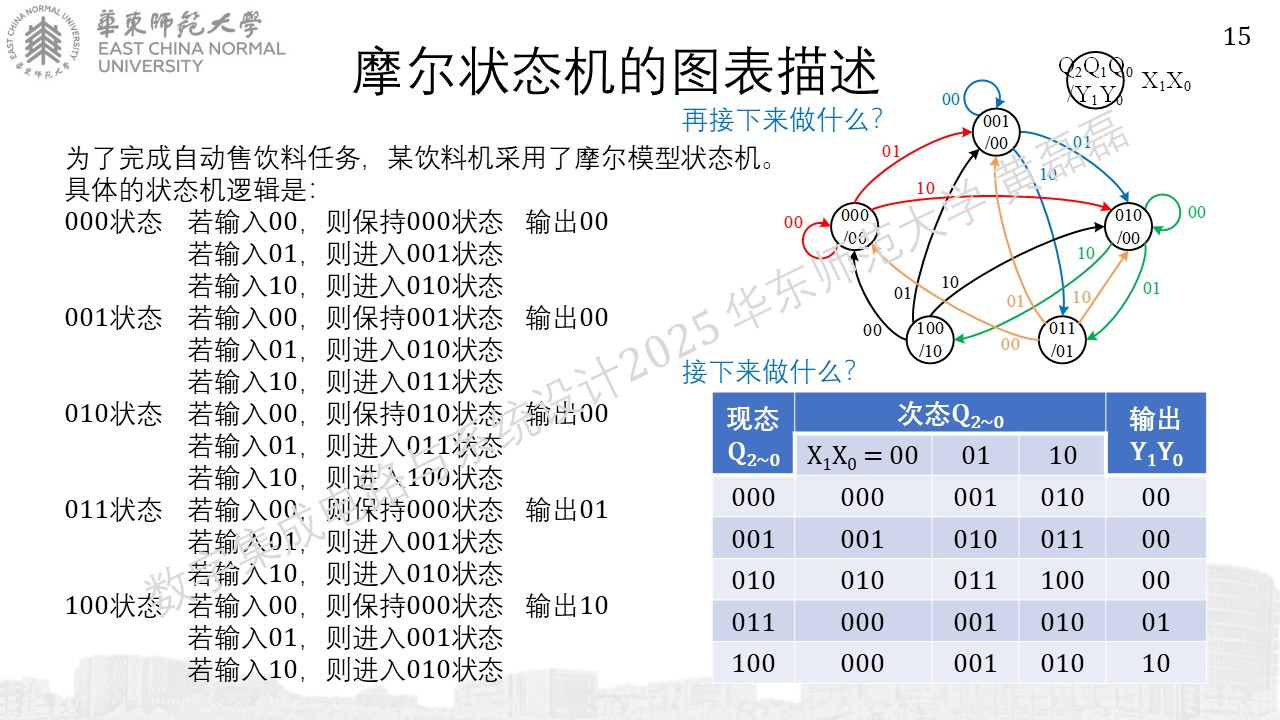

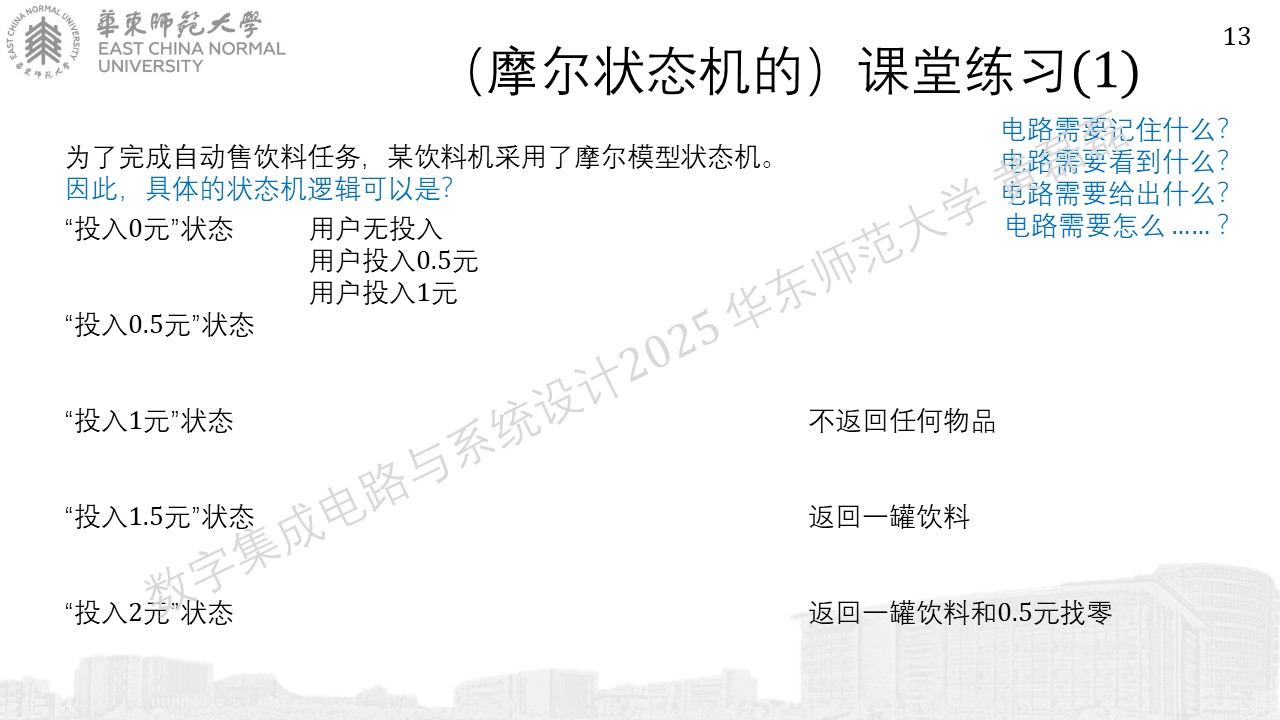

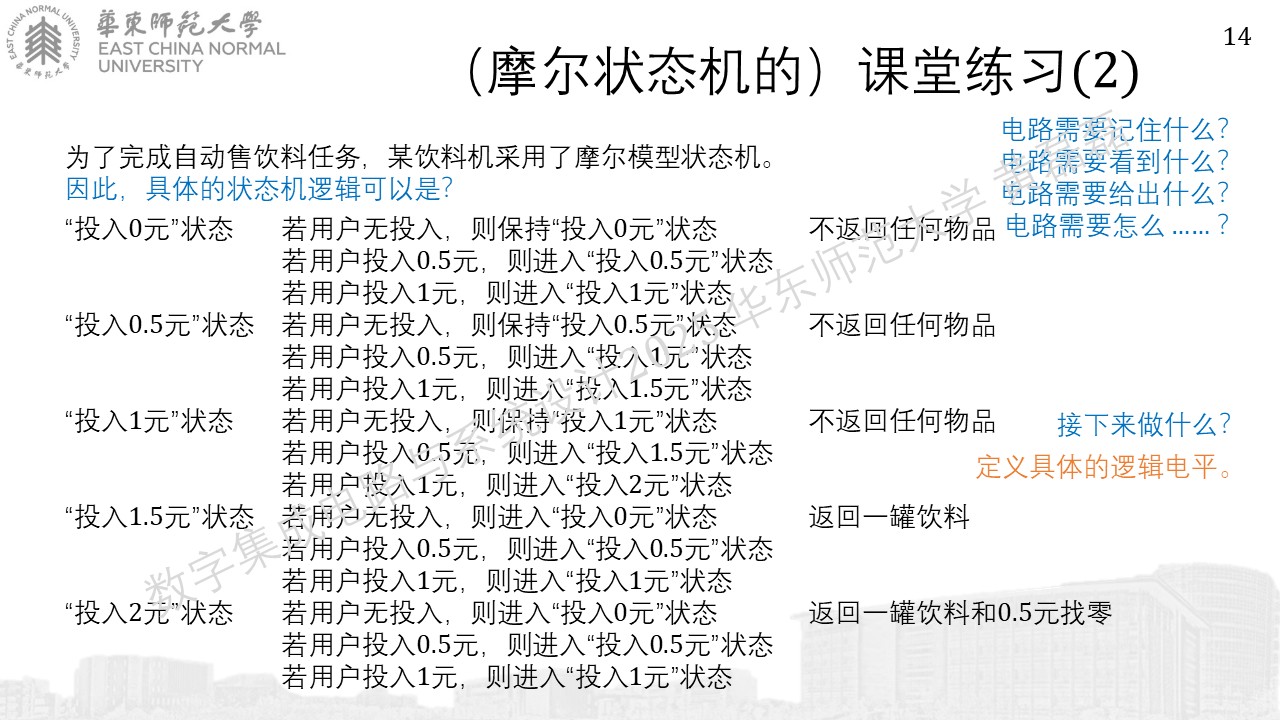

摩尔状态机

../_images/%E5%B9%BB%E7%81%AF%E7%89%871110.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%87126.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%87136.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%87146.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%87156.JPG

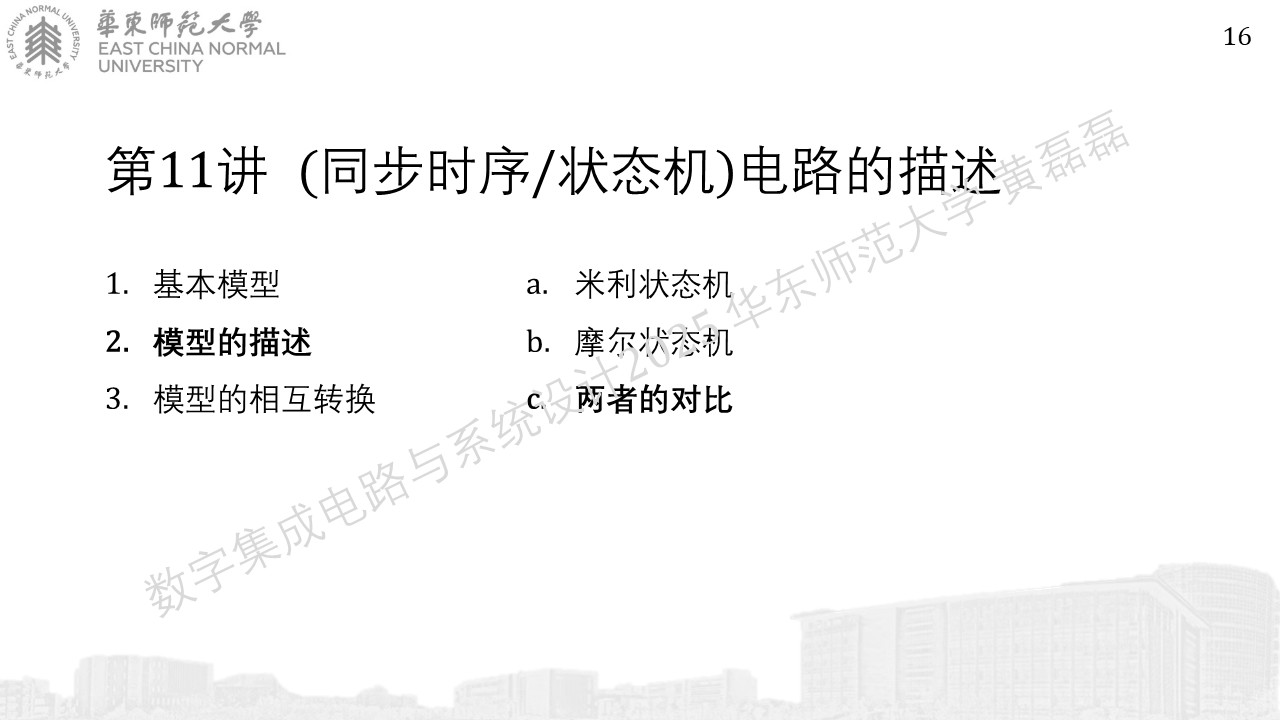

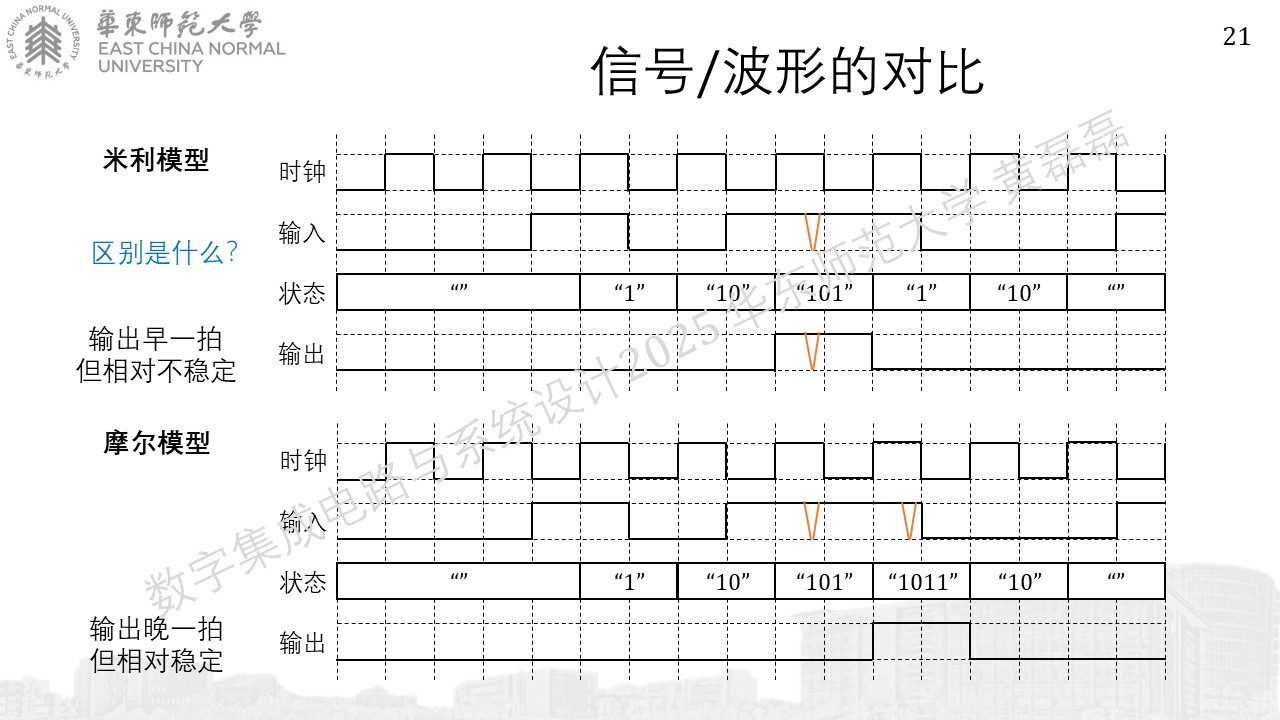

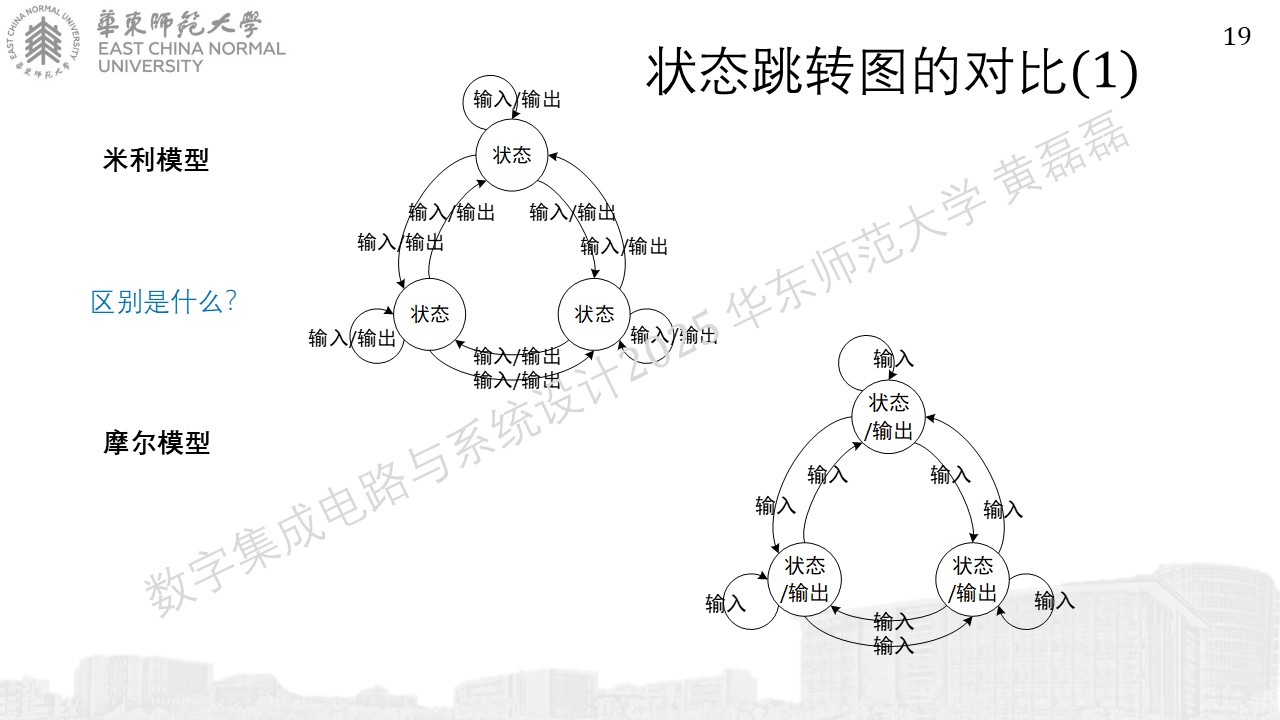

两者的对比

../_images/%E5%B9%BB%E7%81%AF%E7%89%87166.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%87176.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%87185.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%87194.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%87203.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%87213.JPG

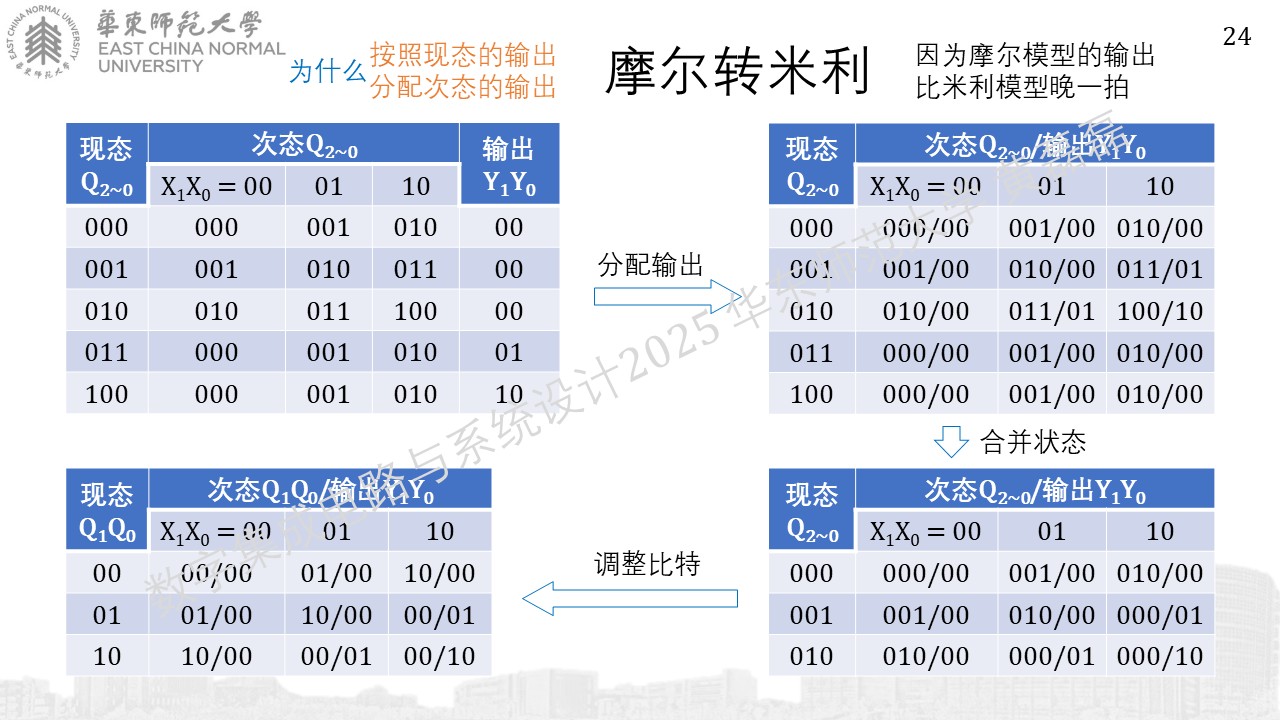

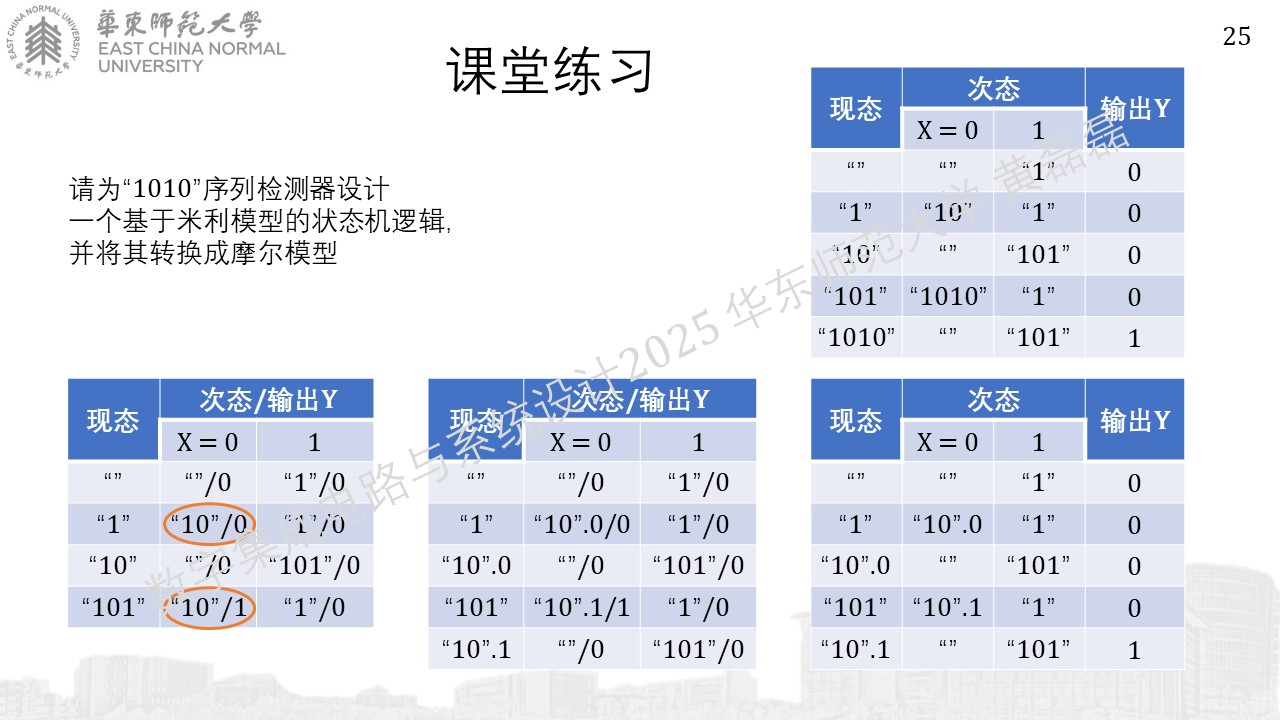

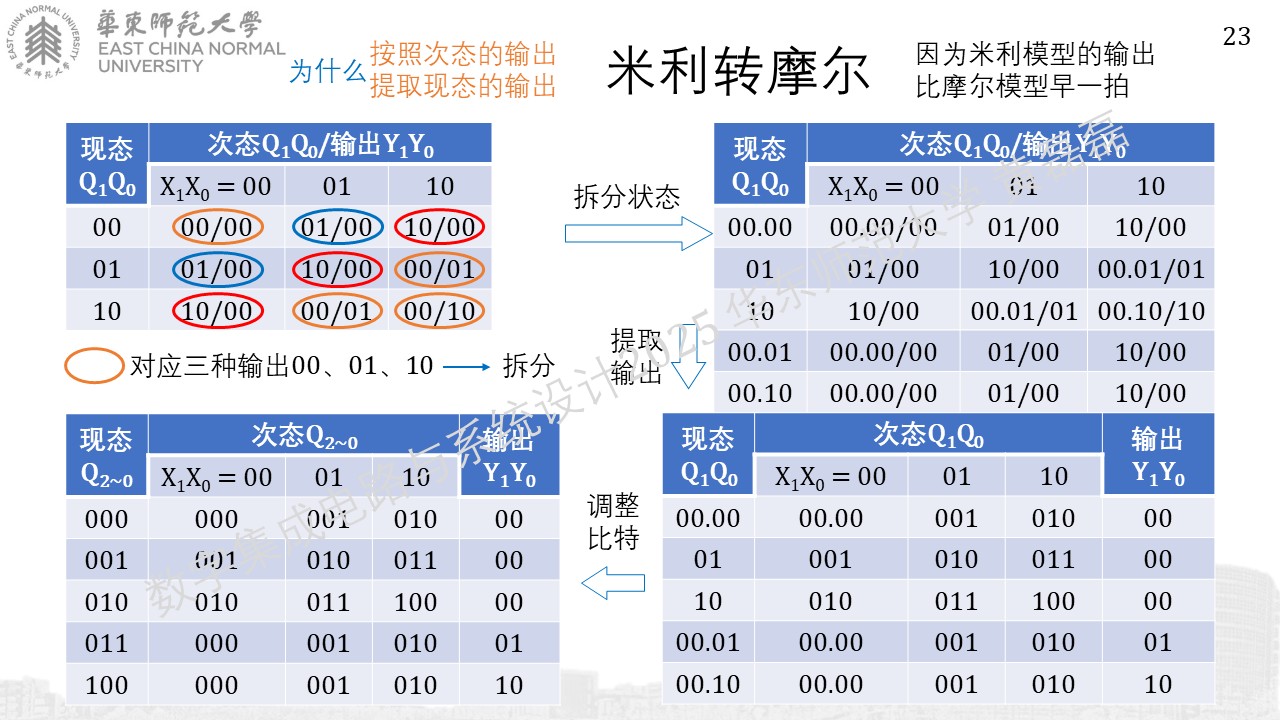

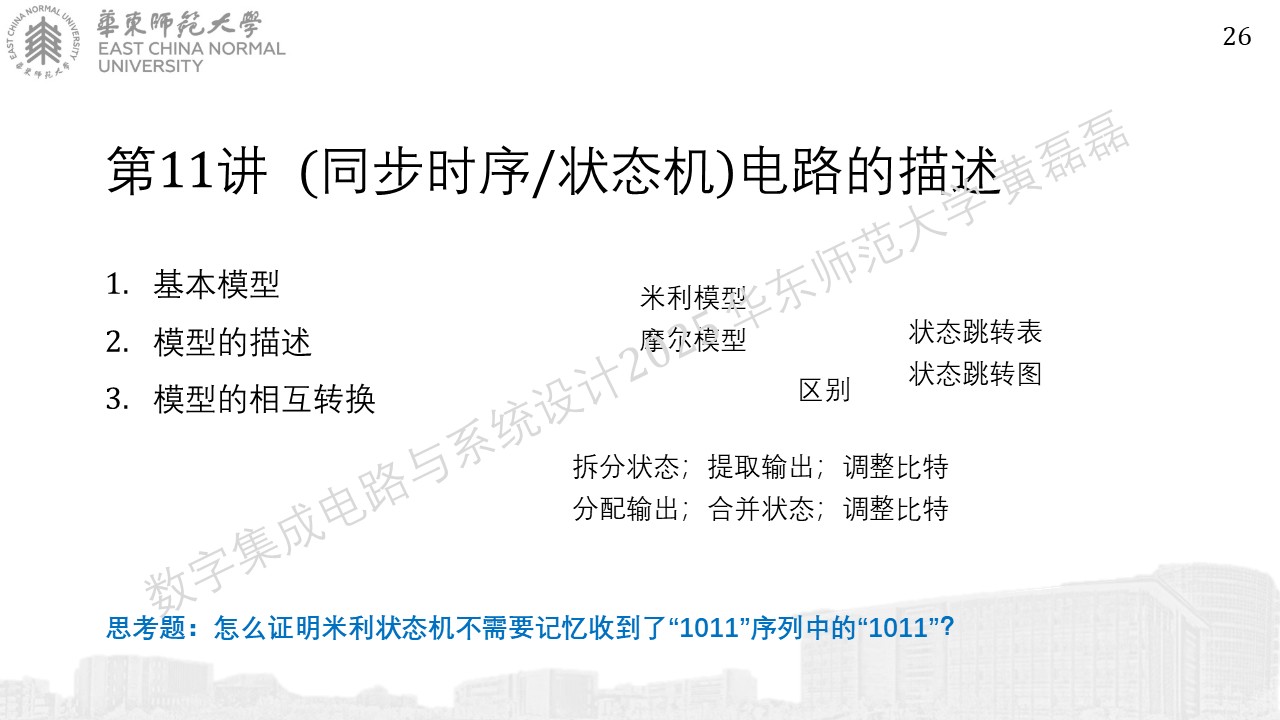

模型的相互转换

../_images/%E5%B9%BB%E7%81%AF%E7%89%87223.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%87232.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%87242.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%87252.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%87262.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%87271.JPG
