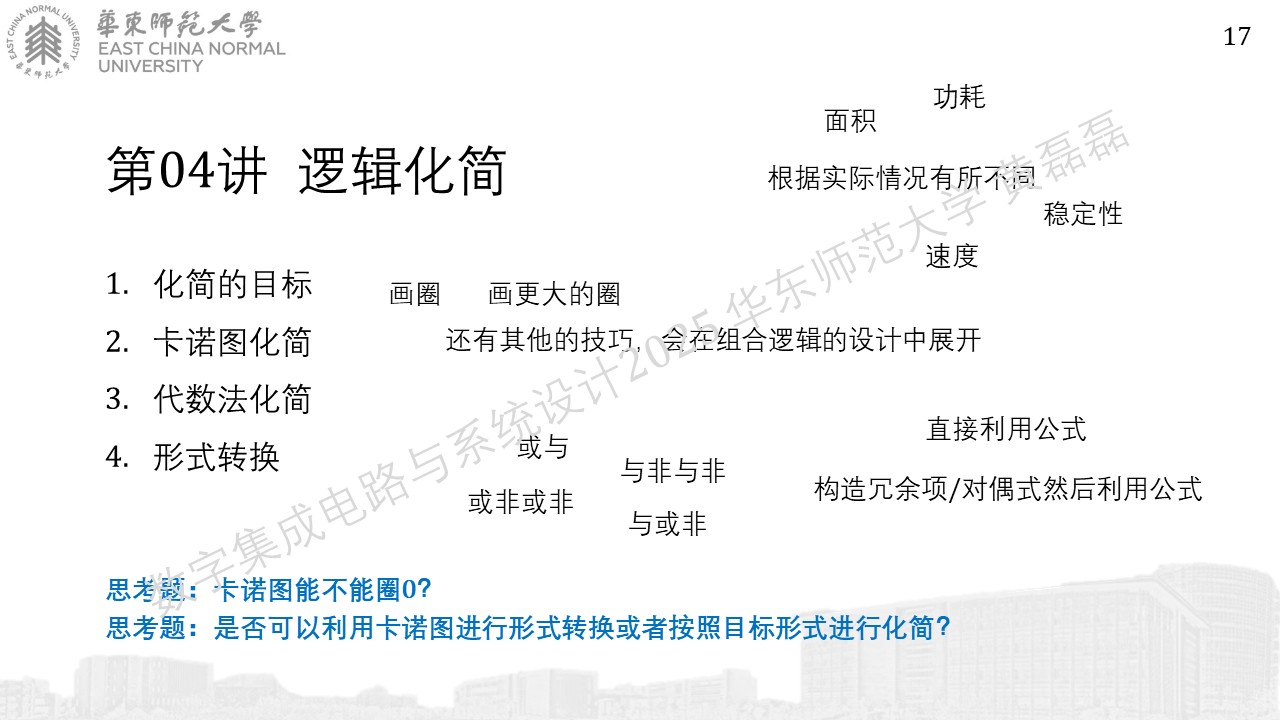

第04讲 - 逻辑代数 - 逻辑化简

../_images/%E5%B9%BB%E7%81%AF%E7%89%87114.JPG

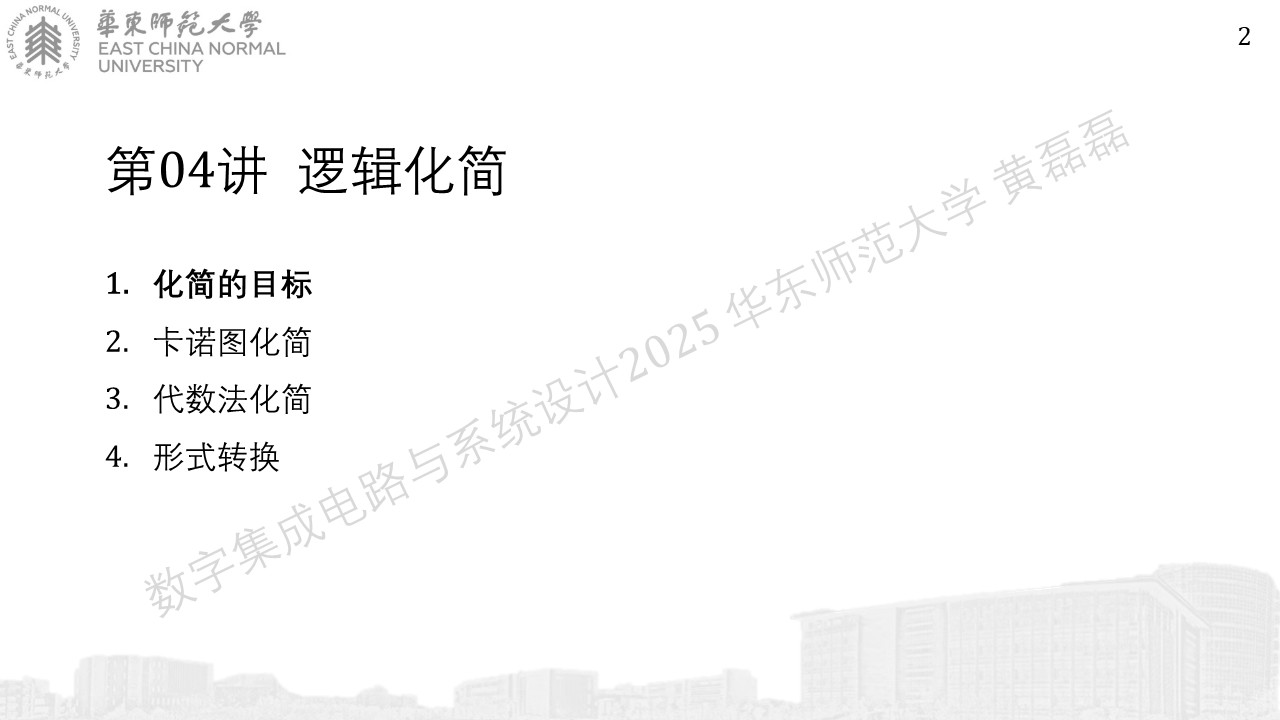

化简的目标

../_images/%E5%B9%BB%E7%81%AF%E7%89%8724.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%8733.JPG

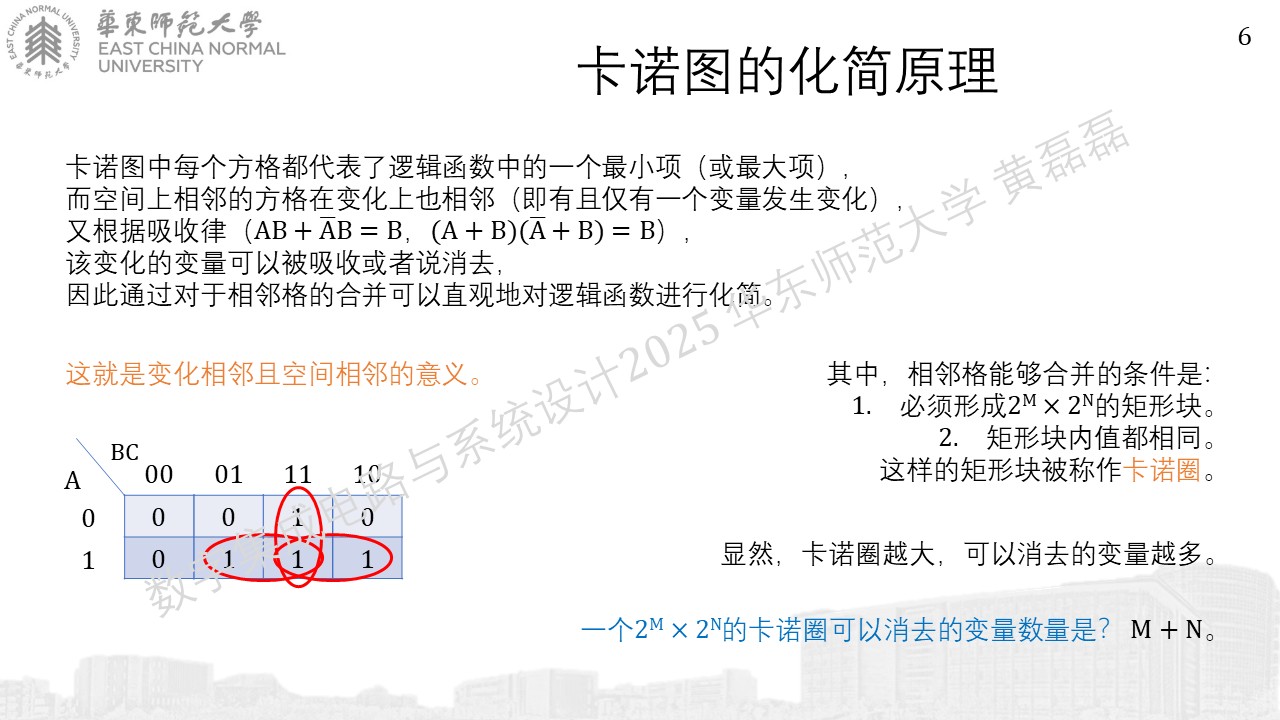

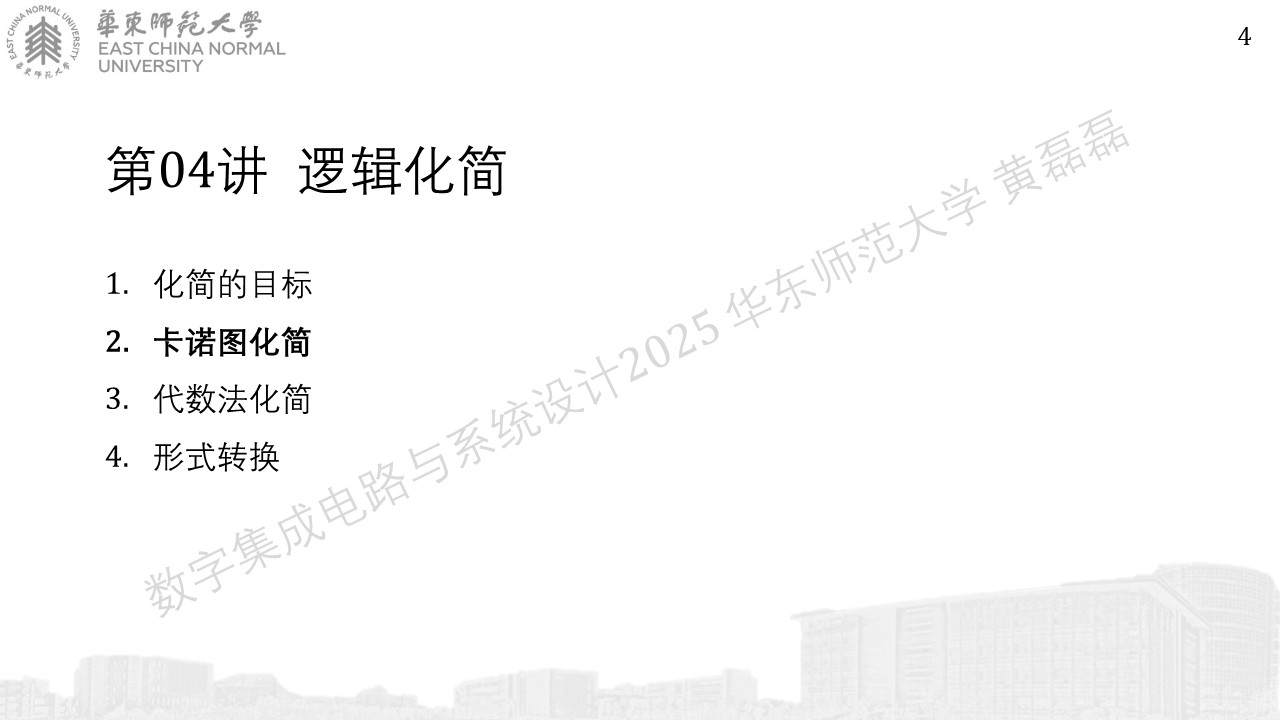

卡诺图化简

../_images/%E5%B9%BB%E7%81%AF%E7%89%8743.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%8753.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%8763.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%8773.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%8783.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%8793.JPG

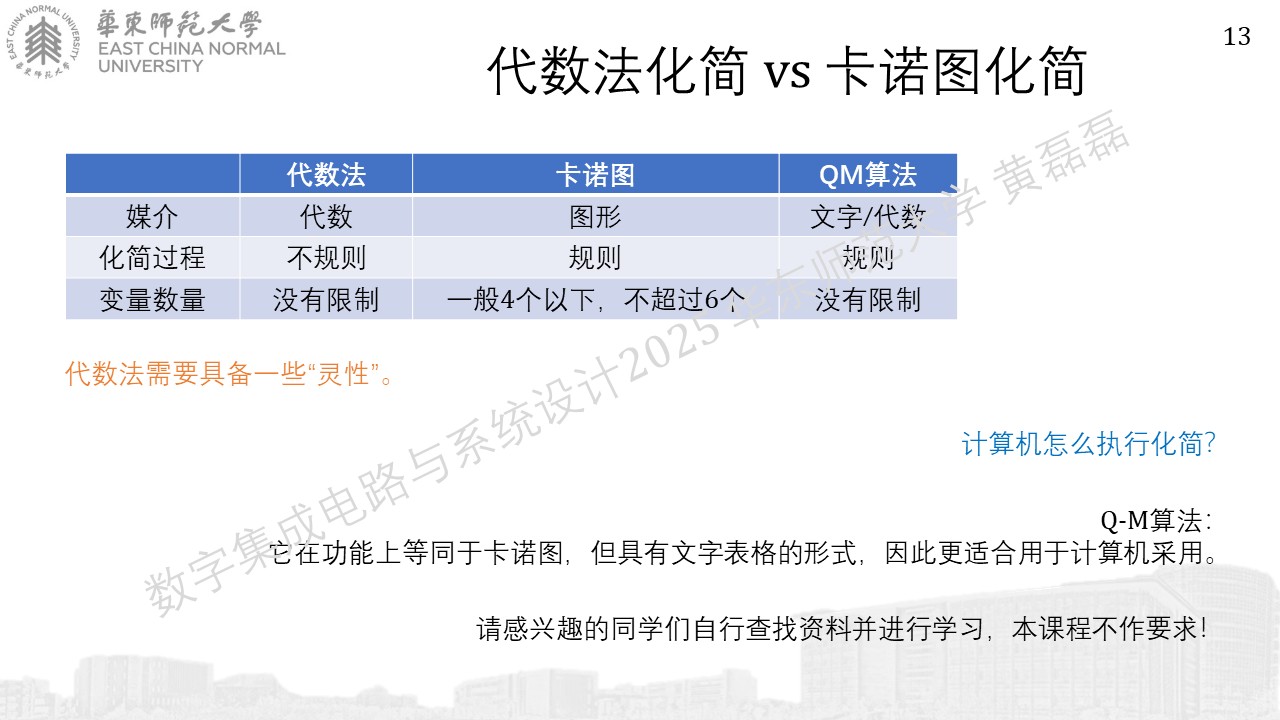

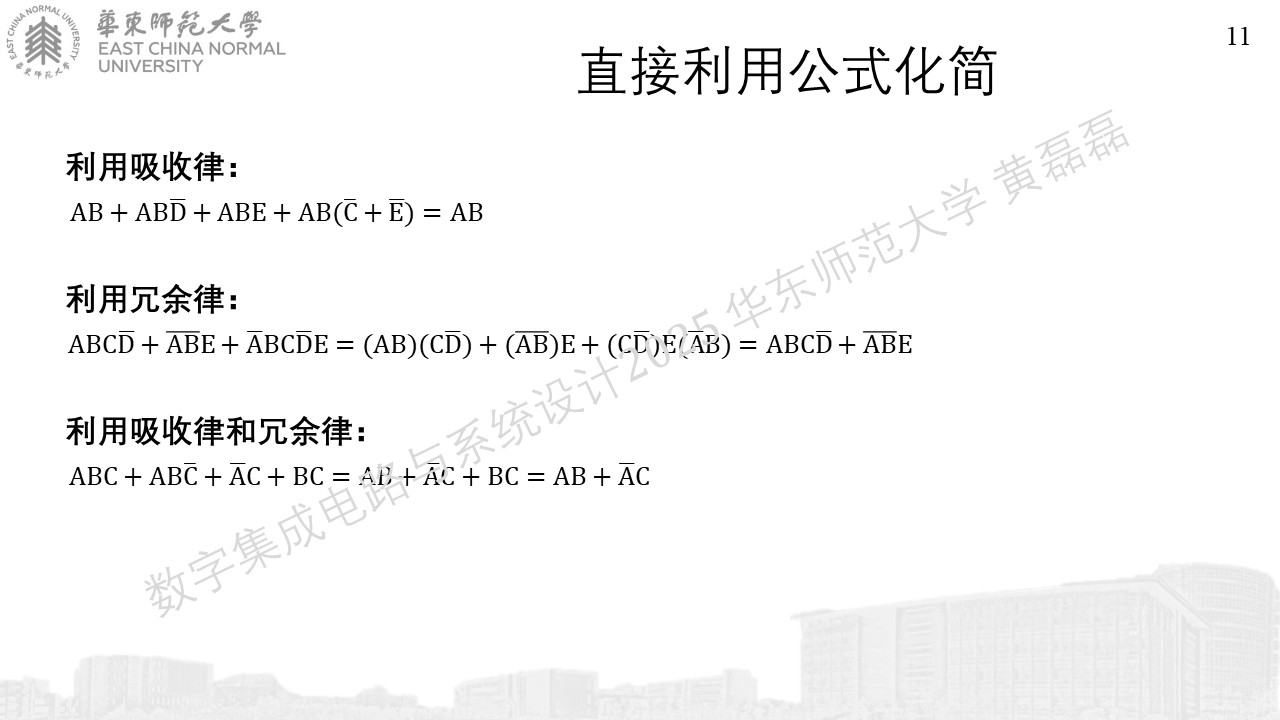

代数法化简

../_images/%E5%B9%BB%E7%81%AF%E7%89%87103.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%87115.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%87123.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%87133.JPG

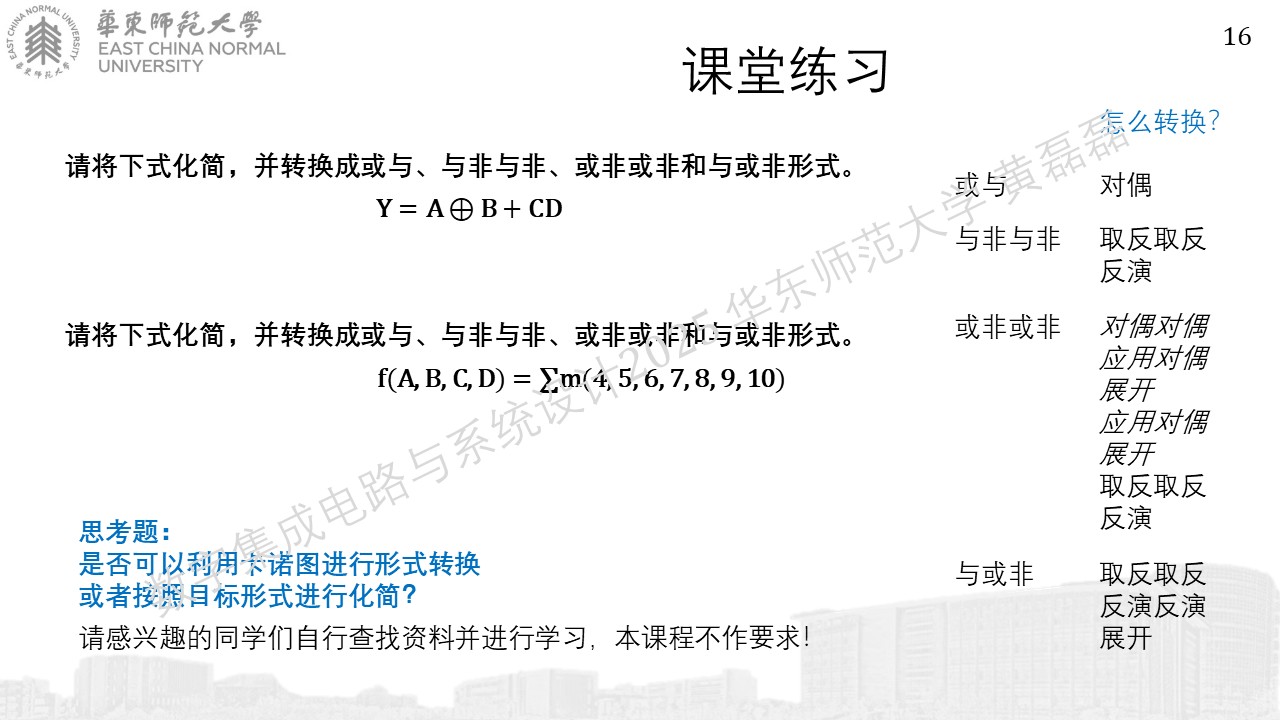

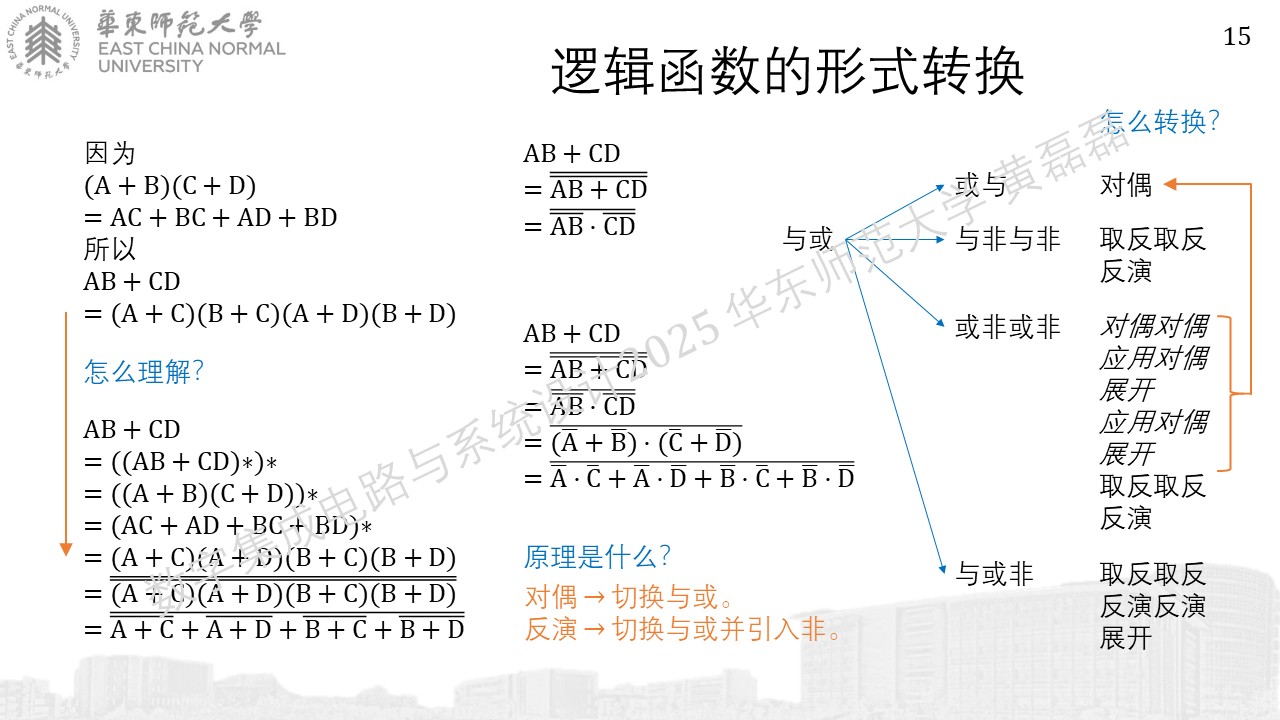

形式转换

../_images/%E5%B9%BB%E7%81%AF%E7%89%87143.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%87153.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%87163.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%87173.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%87182.JPG
